- HF-RFID nutzt magnetische Nahfeldkopplung und eignet sich besonders für kurze Distanzen und komplexe Umgebungen.
- UHF-RFID ermöglicht größere Lesereichweiten und parallele Erfassung vieler Transponder mittels elektromagnetischer Fernfeldkommunikation.
- Miniaturisierung bei HF wird durch Antenneninduktivität und Energiebilanz limitiert, bei UHF durch abnehmende Kopplungseffizienz und komplexe Antennendesigns.
- Die Wahl zwischen HF und UHF muss die physikalischen Randbedingungen und den jeweiligen Anwendungsfall berücksichtigen.
Physikalische Grundlagen, Antennenprinzipien und Energieübertragung in industriellen Anwendungen
Einordnung: Warum „HF oder UHF?“ zu kurz greift
Die Frage „HF oder UHF?“ wird häufig gestellt, wenn es um die Miniaturisierung von RFID-Transpondern geht. Technisch betrachtet ist diese Gegenüberstellung jedoch zu vereinfacht. Entscheidend ist nicht allein das Frequenzband, sondern das Zusammenspiel aus Frequenz, Antennenprinzip und Energieübertragung – und vor allem deren Anpassung an die konkrete Anwendung.
HF-RFID bei 13,56 MHz und UHF-RFID im Bereich von 860 bis 960 MHz basieren auf grundlegend unterschiedlichen physikalischen Prinzipien. Diese Unterschiede wirken sich direkt auf Reichweite, Antennengröße, Energieverfügbarkeit und Robustheit gegenüber Umgebungsbedingungen aus.
Während HF im Nahfeld eine stabile und vergleichsweise energieeffiziente Kopplung ermöglicht, liegt die Stärke von UHF in großen Lesereichweiten und der parallelen Erfassung vieler Transponder. Die Wahl der Technologie ist daher immer eine Frage der physikalischen Randbedingungen – nicht der Frequenz allein.
RFID-Pionier: Der Erfinder eines der ersten miniaturisierten Transponder
Die monolithische Miniaturisierung von Antenne und Schaltung durch Jurisch und Microsensys hat RFID-Transponder erheblich verkleinert und damit neue, batterielose Anwendungsfelder eröffnet.
HF-RFID: Induktive Kopplung und Grenzen der Miniaturisierung
HF-RFID arbeitet bei 13,56 MHz mit einer Wellenlänge von etwa 22 Metern. Dennoch spielen klassische Funkwellen hier kaum eine Rolle. Stattdessen basiert das System auf induktiver Kopplung im magnetischen Nahfeld.
Das Lesegerät erzeugt ein magnetisches Feld, das in der Spule des Transponders eine Spannung induziert. Dieses Prinzip ähnelt einem Transformator mit Luftspalt: Die Reader-Spule wirkt als Primärwicklung, die Tag-Spule als Sekundärwicklung. Die gewonnene Energie wird im Transponder gleichgerichtet und versorgt die Elektronik.
Für die Funktion ist eine ausreichend große Induktivität der Antenne notwendig. Diese ergibt sich aus der Geometrie der Spule, insbesondere aus Anzahl der Windungen, Leiterführung und Fläche. Genau hier liegt die zentrale Herausforderung der Miniaturisierung.
Je kleiner die Antenne wird, desto schwieriger ist es, die notwendige Induktivität aufrechtzuerhalten. Die Folge ist eine deutlich reduzierte Energieübertragung. Die Miniaturisierung von HF-Transpondern wird daher nicht nur durch das Antennendesign begrenzt, sondern durch die gesamte Energiebilanz des Systems. Dazu zählen der Energiebedarf des Chips, die Feldstärke des Readers sowie regulatorische EMV-Grenzen.

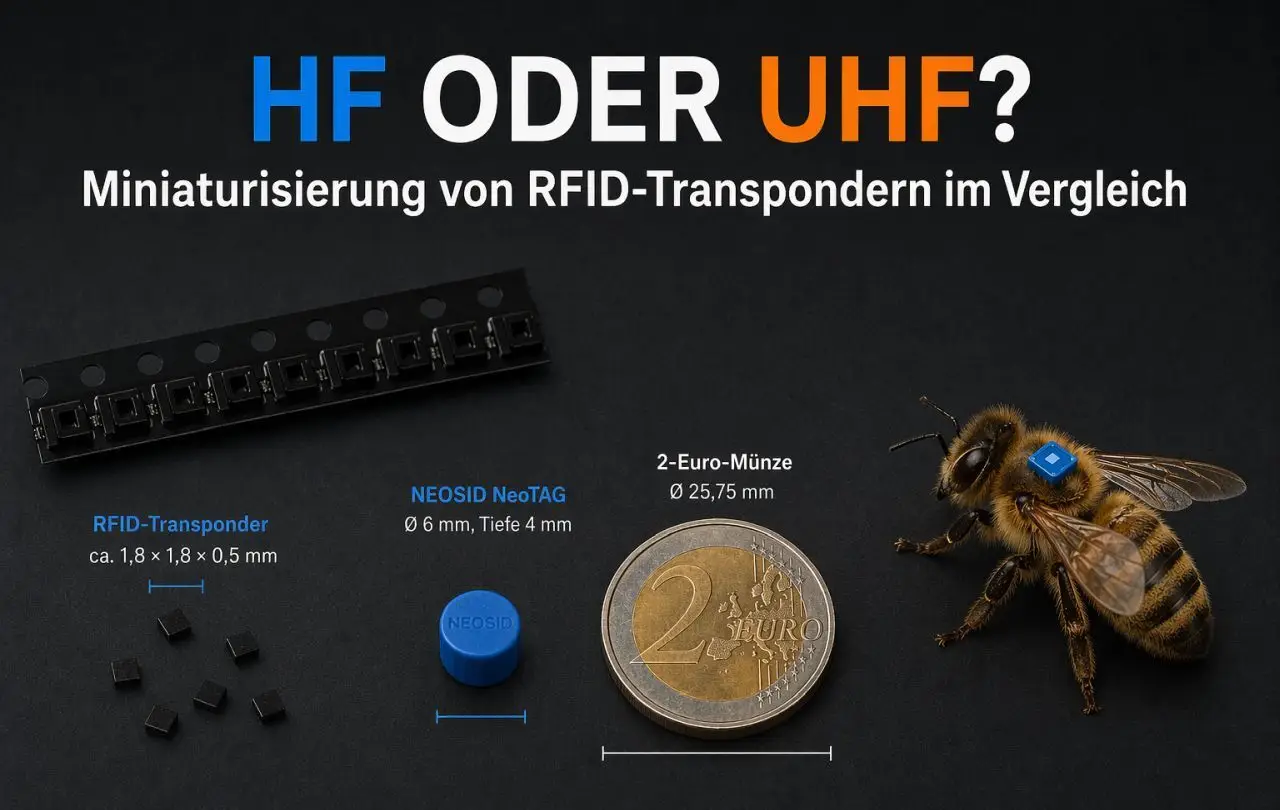

In der Praxis sind heute HF-Transponder im Millimeterbereich möglich, beispielsweise mit Abmessungen um 1,8 × 1,8 × 0,5 mm. Solche Lösungen zeigen, wie weit sich die physikalischen Grenzen verschieben lassen. Entscheidend ist dabei jedoch immer das Zusammenspiel aus Spulengeometrie, Chipdesign und verfügbarer Energie. HF im Miniaturformat ist daher kein reines Antennenproblem, sondern ein systemisches Optimierungsproblem.
Passende Hardware
UHF-RFID: Fernfeldkommunikation und skalierbare Reichweite
UHF-RFID arbeitet im Frequenzbereich von etwa 860 bis 960 MHz. Die Wellenlänge beträgt hier rund 33 Zentimeter und ist damit deutlich kleiner als bei HF. Im Gegensatz zu HF erfolgt die Kommunikation überwiegend über elektromagnetische Wellen im Fernfeld.
Der Reader sendet ein Funksignal aus, von dem der Transponder einen kleinen Teil zur Energieversorgung nutzt. Die Antwort erfolgt über Backscatter-Modulation, bei der das Signal gezielt reflektiert wird.
Für eine effiziente Abstrahlung gilt die klassische Antennenregel, dass die Antennenlänge in der Größenordnung einer halben Wellenlänge liegen sollte. Bei UHF wären das etwa 16 Zentimeter. In der Praxis werden jedoch deutlich kleinere Antennen realisiert, indem Resonanzeffekte genutzt und Strukturen gezielt verkürzt oder gefaltet werden.
Typische UHF-Tags bestehen daher aus gedruckten oder geätzten Antennen im Zentimeterbereich. Trotz dieser Miniaturisierung bleibt die physikalische Herausforderung bestehen: Je kleiner die Antenne, desto schlechter die Kopplung und desto geringer die verfügbare Energie.
Ein wichtiger Aspekt wird oft übersehen: Auch UHF kann im Nahfeld betrieben werden. Spezielle Antennendesigns ermöglichen kurze, definierte Lesebereiche, etwa in metallischen Umgebungen oder bei kontrollierten Anwendungen. Damit verschwimmt die klare Trennung zwischen Nah- und Fernfeld in bestimmten Einsatzszenarien.
Vergleich der physikalischen Grundlagen
Aspekt | HF-RFID | UHF-RFID |
|---|---|---|
Frequenzbereich | 13,56 MHz | 860–960 MHz |
Wellenlänge | ca. 22 m | ca. 33 cm |
Physikalisches Prinzip | magnetische Nahfeldkopplung | elektromagnetische Fernfeldkommunikation |
Antennenprinzip | Spule | Dipol, Patch, Meander |
Energieübertragung | induktiv | über Funkwelle und Backscatter |
Typische Reichweite | kurze Distanz | kurze bis mehrere Meter |
Verhalten bei Miniaturisierung | begrenzt durch Spuleninduktivität | begrenzt durch sinkende Kopplungseffizienz |
Miniaturisierung im UHF-Bereich: Physikalische Grenzen
Die Verkleinerung von UHF-Transpondern führt zwangsläufig zu einem Verlust an Effizienz in der elektromagnetischen Kopplung. Entwickler begegnen diesem Problem mit komplexen Antennendesigns, Anpassungsnetzwerken und speziellen Materialien zur Feldführung.
Diese Maßnahmen ermöglichen zwar kleinere Bauformen, führen aber häufig dazu, dass zusätzliche Strukturen erforderlich werden. Dadurch steigt die Systemkomplexität, und der Transponder entfernt sich funktional von einem einfachen, minimalistischen Bauelement.
Ein besonders relevanter Effekt tritt bei extrem kleinen UHF-Tags auf: Sie verlieren zunehmend ihre Fernfeldeigenschaften und verhalten sich eher wie Nahfeldsysteme. Damit geht der eigentliche Vorteil von UHF – die große Reichweite – verloren.
Die oft zitierte Aussage, UHF ermögliche automatisch kleinere Antennen aufgrund der kürzeren Wellenlänge, ist daher physikalisch nicht vollständig korrekt. Entscheidend ist nicht die Wellenlänge allein, sondern die Art der Kopplung und die verfügbare Energie.
Energieübertragung: Der entscheidende Unterschied
Der zentrale Unterschied zwischen HF und UHF liegt in der Art der Energieübertragung.
Bei HF erfolgt diese im magnetischen Nahfeld. Die Energieübertragung ist auf kurze Distanz sehr effizient und stabil. Dadurch lassen sich auch komplexere Chips mit höherem Energiebedarf betreiben. Gleichzeitig ist HF relativ unempfindlich gegenüber Wasser, Kunststoffen oder menschlichem Gewebe, da magnetische Felder hier weniger stark gedämpft werden.
UHF hingegen arbeitet mit elektromagnetischen Wellen. Die verfügbare Energie pro Transponder ist deutlich geringer, wird jedoch durch höhere Sendeleistungen, Antennengewinne und gerichtete Antennen kompensiert. Dadurch sind Reichweiten von mehreren Metern möglich.
Ein anschauliches Beispiel: Ein UHF-Inlay kann extrem dünn und flach ausgeführt werden, da es nur wenig Energie benötigt und über große Distanzen funktioniert. Ein HF-Transponder gleicher Größe würde dagegen kaum ausreichend Energie erhalten und wäre praktisch nur auf kürzeste Distanz nutzbar.
Wie Neosid RFID die Triebwerke von Copenhagen Subsea einzigartig macht
Die Kombination von robusten, druckfesten RFID-Transpondern mit innovativen, ölfreien Unterwasserantriebssystemen schafft eine nachhaltige Lösung für zuverlässige Tiefseeantriebe mit langfristiger Rückverfolgbarkeit und Qualitätskontrolle.
Vergleich typischer Einsatzprofile
Kriterium | HF-RFID | UHF-RFID |
|---|---|---|
Miniaturisierte Sensor-Tags | sehr gut geeignet | nur bedingt geeignet |
Smartcards / NFC | sehr gut geeignet | nicht typisch |
Metallnahe Anwendungen | oft robuster | häufig spezielles Tag-Design nötig |
Wasserhaltige Medien / Körpernähe | meist unkritischer | empfindlicher |
Logistik und Supply Chain | eingeschränkt | sehr gut geeignet |
Bulk-Read vieler Tags | begrenzt | sehr gut geeignet |
Definierte kurze Lesedistanz | sehr gut geeignet | mit Near-Field-Design möglich |
Große Lesereichweiten | konstruktiv begrenzt | klare Stärke |
Typische Anwendungen und Einsatzgrenzen
Die Wahl zwischen HF und UHF ergibt sich direkt aus den Anforderungen der Anwendung.
HF eignet sich besonders für kurze Distanzen, stabile Energieversorgung und komplexe Umgebungen. Typische Beispiele sind Smartcards, NFC-Systeme oder industrielle Anwendungen in metallischer Umgebung. Auch miniaturisierte Sensor-Tags profitieren von der zuverlässigen Energieübertragung im Nahfeld.
UHF spielt seine Stärken in der Logistik aus. Große Lesereichweiten und die Fähigkeit, viele Transponder gleichzeitig zu erfassen, machen die Technologie ideal für Tracking, Gate-Anwendungen und Inventuren im Handel.
In anspruchsvollen Umgebungen, insbesondere in der Nähe von Metall oder Wasser, zeigt sich jedoch die höhere Empfindlichkeit von UHF. Hier sind oft spezielle Antennendesigns erforderlich, während HF in solchen Szenarien häufig robuster arbeitet.
Passende Anbieter
Fazit: Die richtige Frage stellen
Die Frage „HF oder UHF?“ greift bei der Miniaturisierung von RFID-Transpondern zu kurz. Beide Technologien folgen unterschiedlichen physikalischen Prinzipien und sind für unterschiedliche Einsatzbereiche optimiert.
HF überzeugt durch stabile Energieübertragung im Nahfeld und eignet sich für kompakte, energieintensivere Anwendungen auf kurzer Distanz. UHF hingegen ermöglicht große Reichweiten und skalierbare Systeme, stößt jedoch bei extremer Miniaturisierung und in komplexen Umgebungen an physikalische Grenzen.
Die entscheidende Frage lautet daher: Welche Kombination aus Frequenz, Antennenprinzip und Energieübertragung passt zur jeweiligen Anwendung?
Unternehmen, die beide Technologien beherrschen, können Systeme entwickeln, die exakt auf ihre Einsatzbedingungen abgestimmt sind – vom millimetergroßen HF-Sensortransponder bis zum ultraflachen UHF-Logistiklabel.
