Principes physiques, principes des antennes et transmission de puissance dans les applications industrielles
Contexte : pourquoi la question « HF ou UHF ? » est trop simpliste
La question « HF ou UHF ? » revient souvent lorsqu’il est question de la miniaturisation des transpondeurs RFID. D’un point de vue technique, cette comparaison est toutefois trop simpliste. Le facteur décisif n’est pas la bande de fréquence seule, mais l’interaction entre la fréquence, les principes d’antenne et la transmission d’énergie — et, surtout, leur adaptation à l’application spécifique.
La RFID HF à 13,56 MHz et la RFID UHF dans la gamme 860 à 960 MHz reposent sur des principes physiques fondamentalement différents. Ces différences ont une incidence directe sur la portée, la taille de l’antenne, la disponibilité de l’énergie et la résistance aux conditions environnementales.
Alors que la HF permet un couplage stable et relativement économe en énergie en champ proche, la force de l'UHF réside dans ses longues portées de lecture et la détection simultanée de nombreux transpondeurs. Le choix de la technologie est donc toujours une question de contraintes physiques — et non de fréquence seule.
Pionnier de la RFID : l'inventeur de l'un des premiers transpondeurs miniaturisés
La miniaturisation intégrée des transpondeurs RFID sur une seule puce de silicium, combinée à l’utilisation de mémoires non volatiles et à une conception à signaux mixtes, a été la clé du développement et de la commercialisation réussie des premiers transpondeurs RFID miniaturisés au monde.
RFID HF : couplage inductif et limites de la miniaturisation
La RFID HF fonctionne à 13,56 MHz avec une longueur d'onde d'environ 22 mètres. Néanmoins, les ondes radio conventionnelles ne jouent pratiquement aucun rôle ici. Le système repose plutôt sur le couplage inductif dans le champ magnétique proche.
Le lecteur génère un champ magnétique qui induit une tension dans la bobine du transpondeur. Ce principe s'apparente à celui d'un transformateur à entrefer : la bobine du lecteur agit comme l'enroulement primaire, et la bobine de l'étiquette comme l'enroulement secondaire. L'énergie générée est redressée à l'intérieur du transpondeur et alimente les composants électroniques.
Une inductance d'antenne suffisante est nécessaire pour que le système fonctionne. Celle-ci est déterminée par la géométrie de la bobine, en particulier le nombre de spires, le tracé des conducteurs et la surface. C'est précisément là que réside le principal défi de la miniaturisation.
Plus l'antenne est petite, plus il est difficile de maintenir l'inductance nécessaire. Il en résulte un transfert d'énergie considérablement réduit. La miniaturisation des transpondeurs RF est donc limitée non seulement par la conception de l'antenne, mais aussi par le bilan énergétique global du système. Cela inclut la consommation électrique de la puce, l'intensité du champ du lecteur et les limites réglementaires en matière de CEM.

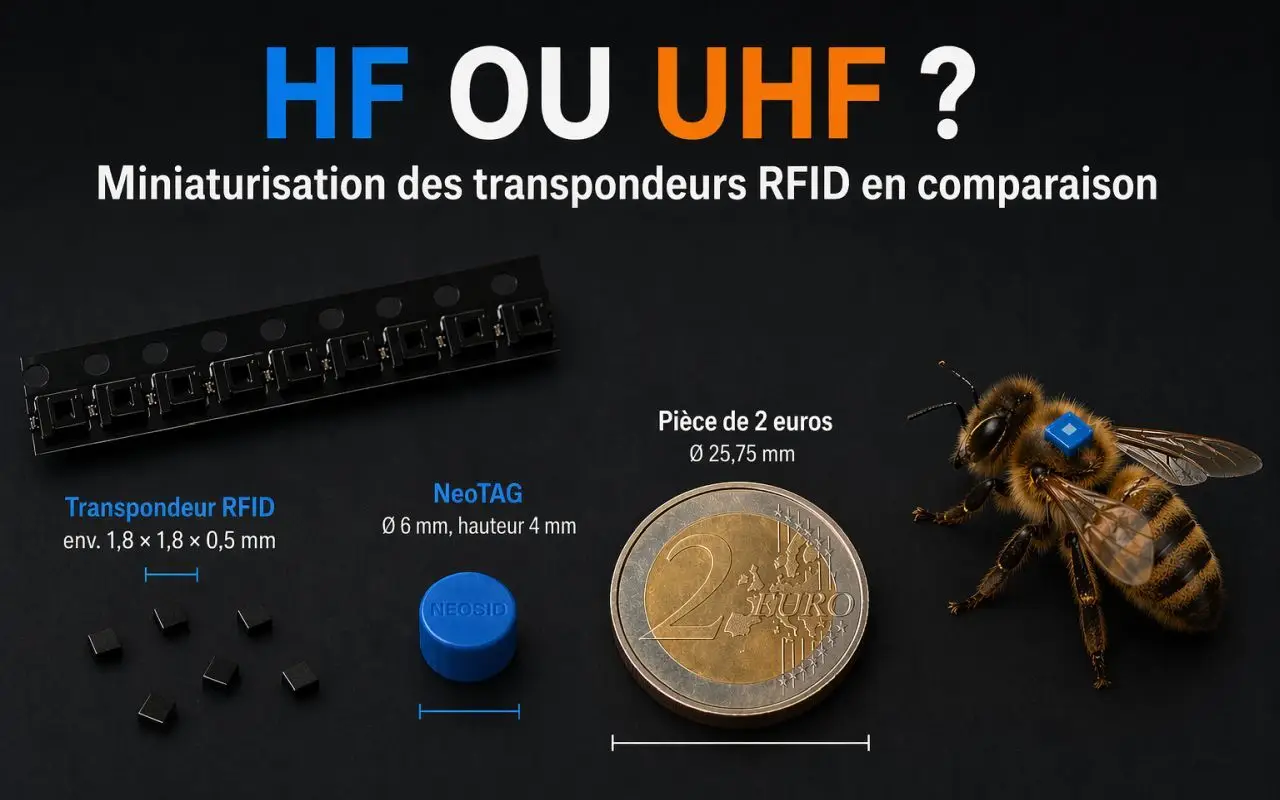

Dans la pratique, des transpondeurs RF de l'ordre du millimètre sont aujourd'hui possibles, par exemple avec des dimensions d'environ 1,8 × 1,8 × 0,5 mm. De telles solutions démontrent jusqu'où les limites physiques peuvent être repoussées. Cependant, l'interaction entre la géométrie de la bobine, la conception de la puce et l'énergie disponible est toujours déterminante. La miniaturisation RF n'est donc pas uniquement un problème d'antenne, mais un problème d'optimisation systémique.
Connexes Matériel
RFID UHF : communication en champ lointain et portée évolutive
La RFID UHF fonctionne dans la gamme de fréquences comprise entre environ 860 et 960 MHz. La longueur d'onde est ici d'environ 33 centimètres, ce qui la rend nettement plus courte que celle de la HF. Contrairement à la HF, la communication s'effectue principalement via des ondes électromagnétiques en champ lointain.
Le lecteur émet un signal radio, dont une petite partie est utilisée par le transpondeur pour s'alimenter. La réponse se fait par modulation par rétrodiffusion, dans laquelle le signal est spécifiquement réfléchi.
Pour un rayonnement efficace, la règle classique de l'antenne s'applique : la longueur de l'antenne doit être de l'ordre de la moitié d'une longueur d'onde. Pour l'UHF, cela correspondrait à environ 16 centimètres. Dans la pratique, cependant, des antennes nettement plus petites sont réalisées en exploitant les effets de résonance et en raccourcissant ou en pliant spécifiquement les structures.
Les étiquettes UHF typiques se composent donc d'antennes imprimées ou gravées de l'ordre du centimètre. Malgré cette miniaturisation, le défi physique demeure : plus l'antenne est petite, plus le couplage est faible et plus l'énergie disponible est réduite.
Un aspect important est souvent négligé : la bande UHF peut également fonctionner en champ proche. Des conceptions d'antennes spéciales permettent d'obtenir des portées de lecture courtes et définies, par exemple dans des environnements métalliques ou dans des applications contrôlées. Cela brouille la distinction claire entre les champs proche et lointain dans certains scénarios d'application.
Comparaison des principes physiques fondamentaux
Aspect | RFID HF | RFID UHF |
|---|---|---|
Gamme de fréquences | 13,56 MHz | 860–960 MHz |
Longueur d'onde | env. 22 m | env. 33 cm |
Principe physique | couplage magnétique en champ proche | Communication électromagnétique en champ lointain |
Principe de l'antenne | Bobine | Dipôle, patch, méandre |
Transfert d'énergie | Inductif | via les ondes radio et la rétrodiffusion |
Portée typique | Courte distance | De quelques mètres à plusieurs mètres |
Comportement lors de la miniaturisation | Limité par l'inductance de la bobine | Limité par la diminution de l'efficacité de couplage |
Miniaturisation dans la bande UHF : limites physiques
La miniaturisation des transpondeurs UHF entraîne inévitablement une perte d'efficacité du couplage électromagnétique. Les développeurs remédient à ce problème à l'aide de conceptions d'antennes complexes, de réseaux d'adaptation et de matériaux spécialisés pour le guidage du champ.
Si ces mesures permettent d'obtenir des formats plus compacts, elles nécessitent souvent des structures supplémentaires. Cela accroît la complexité du système, et le transpondeur s'éloigne de plus en plus d'un composant simple et minimaliste.
Un effet particulièrement pertinent se produit avec les étiquettes UHF extrêmement petites : elles perdent de plus en plus leurs propriétés de champ lointain et se comportent davantage comme des systèmes de champ proche. Cela annule l'avantage réel de l'UHF, à savoir sa longue portée.
L'affirmation souvent citée selon laquelle l'UHF permet automatiquement d'utiliser des antennes plus petites en raison de la longueur d'onde plus courte n'est donc pas tout à fait correcte d'un point de vue physique. Ce qui importe, ce n'est pas seulement la longueur d'onde, mais le type de couplage et l'énergie disponible.
Transmission d'énergie : la différence cruciale
La différence essentielle entre la HF et l'UHF réside dans le type de transmission d'énergie.
Avec la HF, celle-ci s'effectue dans le champ magnétique proche. La transmission d'énergie est très efficace et stable sur de courtes distances. Cela permet d'utiliser des puces encore plus complexes nécessitant davantage d'énergie. Parallèlement, la HF est relativement insensible à l'eau, aux plastiques ou aux tissus humains, car les champs magnétiques sont moins fortement atténués dans ces matériaux.
L'UHF, en revanche, fonctionne à l'aide d'ondes électromagnétiques. L'énergie disponible par transpondeur est nettement inférieure, mais cela est compensé par une puissance de transmission plus élevée, des gains d'antenne et des antennes directionnelles. Cela permet d'atteindre des portées de plusieurs mètres.
Un exemple clair : un inlay UHF peut être conçu pour être extrêmement fin et plat, car il nécessite très peu d'énergie et fonctionne sur de longues distances. Un transpondeur HF de même taille, en revanche, recevrait à peine assez d'énergie et ne serait utilisable que sur de très courtes distances.
Des héros sous haute pression : comment la technologie RFID Neosid rend les propulseurs de Copenhagen Subsea uniques
L'intégration d'une technologie RFID résistante à la pression dans des propulseurs sous-marins spécialisés garantit une identification unique et fiable dans des environnements extrêmes, renforçant la qualité et la maintenance sécurisée des équipements.
Comparaison des profils d'application types
Critère | RFID HF | RFID UHF |
|---|---|---|
Étiquettes à capteur miniaturisées | Très bien adaptés | Convient seulement partiellement |
Cartes à puce / NFC | Très bien adaptés | pas courant |
Applications à proximité de métal | Souvent plus robustes | Conception spéciale des étiquettes souvent requise |
Milieux contenant de l'eau / proximité du corps | généralement moins critique | plus sensibles |
Logistique et chaîne d'approvisionnement | Limité | Très bien adapté |
Lecture groupée de nombreuses étiquettes | limité | Très bien adapté |
Distance de lecture courte définie | Très bien adapté | Possible avec une conception en champ proche |
Longues portées de lecture | Limité par la conception | Puissance de correction |
Applications typiques et limites opérationnelles
Le choix entre HF et UHF dépend directement des exigences de l'application.
La HF est particulièrement adaptée aux courtes distances, à une alimentation électrique stable et aux environnements complexes. Parmi les exemples typiques, on peut citer les cartes à puce, les systèmes NFC ou les applications industrielles dans des environnements métalliques. Les étiquettes à capteur miniaturisées bénéficient également d'une transmission d'énergie fiable en champ proche.
L'UHF démontre ses atouts dans le domaine de la logistique. Les longues portées de lecture et la capacité à détecter simultanément de nombreux transpondeurs font de cette technologie la solution idéale pour le suivi, les applications de portails et la gestion des stocks dans le commerce de détail.
Cependant, dans des environnements difficiles, notamment à proximité de métal ou d'eau, la sensibilité plus élevée de l'UHF devient évidente. Des conceptions d'antennes spéciales sont souvent nécessaires dans ce cas, alors que la HF offre généralement des performances plus robustes dans de tels scénarios.
Fournisseurs Connexes
Conclusion : poser la bonne question
La question « HF ou UHF ? » ne suffit pas lorsqu'il s'agit de la miniaturisation des transpondeurs RFID. Les deux technologies reposent sur des principes physiques différents et sont optimisées pour des applications distinctes.
La HF excelle par une transmission d'énergie stable en champ proche et convient aux applications compactes et gourmandes en énergie sur de courtes distances. L'UHF, en revanche, permet des portées longues et des systèmes évolutifs, mais atteint ses limites physiques lorsqu'il s'agit de miniaturisation extrême et dans des environnements complexes.
La question cruciale est donc la suivante : quelle combinaison de fréquence, de principe d'antenne et de transmission d'énergie est la mieux adaptée à l'application spécifique ?
Les entreprises qui maîtrisent ces deux technologies peuvent développer des systèmes parfaitement adaptés à leurs conditions d'exploitation, qu'il s'agisse de transpondeurs de capteurs HF de l'ordre du millimètre ou d'étiquettes logistiques UHF ultra-minces.
