UWB - Technologie à bande ultra large

Qu'est-ce que la technologie à bande ultra large (UWB)?

L'ultra-large bande, ou UWB, est une technologie radio à courte portée qui permet de mesurer la distance et la position avec une extrême précision. Alors que le Wi-Fi et le Bluetooth sont principalement conçus pour connecter des appareils et transférer des données de manière fiable entre différentes pièces ou différents bâtiments, l'UWB est particulièrement efficace lorsqu'il s'agit de localiser un objet.

C'est pourquoi l'UWB est largement utilisée pour les systèmes de localisation en temps réel (RTLS) et le positionnement en intérieur, où les signaux GPS/GNSS sont faibles ou bloqués.

L'UWB fonctionne en transmettant des impulsions très courtes sur un large spectre de fréquences. Cette large bande passante permet des mesures de temps très précises. Comme les signaux radio se déplacent à la vitesse de la lumière, la mesure du temps de propagation du signal permet de calculer la distance avec une grande précision.

Dans des systèmes bien conçus, cela peut permettre d'obtenir une précision de positionnement de l'ordre du décimètre et, dans des configurations optimisées, même de quelques centimètres. Parallèlement, l'UWB utilise une puissance de transmission très faible, ce qui lui permet de coexister avec d'autres technologies radio dans le même environnement.

L'UWB n'est plus seulement une technologie « RTLS industrielle ». De plus en plus d'appareils finaux intègrent désormais des puces UWB, ce qui a accéléré son adoption et ouvert de nouveaux cas d'utilisation dans l'électronique grand public, les maisons intelligentes et les applications automobiles.

Que comprend un système UWB ?

Un système de positionnement UWB se compose généralement d'appareils mobiles et d'une infrastructure fixe.

La partie mobile est généralement une balise, un transpondeur ou un traceur UWB fixé à un objet, un véhicule ou une personne. La partie fixe est un ensemble d'ancres placées à des positions connues dans le bâtiment ou le site. Un moteur de positionnement recueille les informations de synchronisation provenant de plusieurs ancres et calcule l'emplacement. Un logiciel visualise ensuite les mouvements, fournit des analyses et connecte souvent les résultats à une plateforme IoT ou à des systèmes d'entreprise tels que l'ERP.

En cours d'utilisation

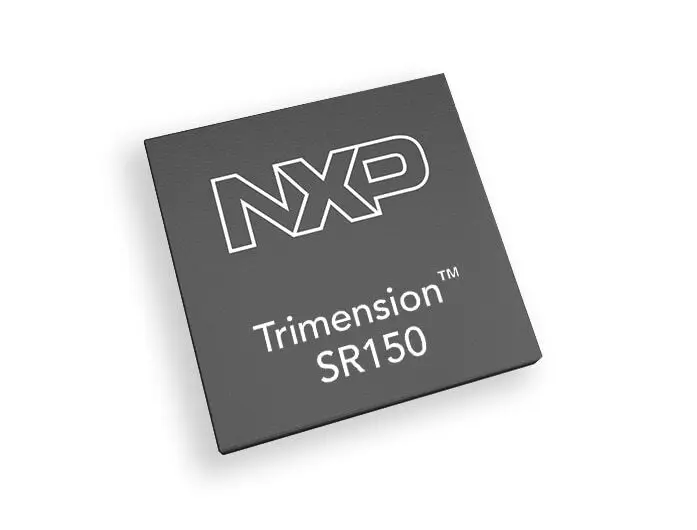

Chipset UWB sécurisé Trimension® SR150

Le Trimension SR150 fournit une solution UWB sécurisée, précise et interopérable pour les applications IoT avancées.

Circuit intégré, module et SoC UWB

Voir le produit

Par rapport aux technologies radio qui estiment la distance à partir de la puissance du signal reçu, l'UWB utilise principalement la télémétrie basée sur le temps. Les méthodes courantes comprennent le temps de vol (ToF) et la différence de temps d'arrivée (TDoA).

Le principe est simple : plusieurs ancrages reçoivent les signaux de l'étiquette à des moments légèrement différents, et à partir de ces différences de temps, le système calcule les distances, puis les coordonnées de l'étiquette.

En pratique, trois ancres sont généralement nécessaires pour un positionnement 2D stable, et quatre ancres sont utilisées pour le positionnement 3D. C'est pourquoi l'UWB est particulièrement efficace à l'intérieur. Dans les entrepôts, les usines, les hôpitaux, les tunnels et les stades, la navigation par satellite n'est pas fiable, mais l'UWB peut tout de même fournir des informations de localisation stables et précises.

En cours d'utilisation

Chipset UWB Trimension® SR040

Le Trimension® SR040 fournit une solution UWB efficace et intégrée pour les IoT à faible consommation.

Circuit intégré, module et SoC UWB BLE

Voir le produit

Comment fonctionne l'UWB ?

L'UWB transmet des informations à l'aide d'impulsions extrêmement courtes, généralement de l'ordre de la nanoseconde. Cela crée un signal à large bande passante qui permet au récepteur de déterminer le timing avec une grande précision. Cette précision de timing est la base d'une télémétrie précise.

Un autre avantage apparaît à l'intérieur. Les réflexions sont courantes dans les bâtiments, en particulier autour des étagères métalliques, des machines et des personnes en mouvement. De nombreux systèmes sans fil ont du mal à gérer ces effets « multivoies ». L'UWB peut souvent mieux gérer les effets multivoies, car le récepteur peut distinguer les composants du signal arrivant en premier des réflexions ultérieures, ce qui améliore la robustesse dans les environnements complexes.

Bien que l'UWB fonctionne dans des gammes de fréquences qui chevauchent celles d'autres technologies, il ne crée généralement pas d'interférences notables car sa puissance de transmission est très faible.

Dans de nombreux déploiements, l'UWB peut fonctionner parallèlement aux réseaux Wi-Fi, Bluetooth et cellulaires sans causer de perturbations.

Faits et chiffres

L'adoption de l'UWB est en pleine croissance, car elle est désormais utilisée à la fois sur les marchés industriels et grand public. Dans l'industrie, la demande est stimulée par l'automatisation, les exigences de sécurité et la transparence dans la logistique et la production. Sur les marchés grand public, la croissance est alimentée par les smartphones, les appareils portables et les véhicules équipés de la technologie UWB.

Les cabinets d'études de marché prévoient systématiquement une forte croissance pour l'UWB et le RTLS au cours des prochaines années, le positionnement et l'accès sécurisé étant les principaux moteurs. Le point important pour les décideurs de l'IoT n'est pas le chiffre exact du marché, mais la direction prise : l'UWB passe de déploiements de niche à des écosystèmes évolutifs, soutenus par des normes et une plus grande disponibilité des appareils.

Dans quels secteurs l'UWB est-elle utilisée ?

1. Logistique industrielle et entrepôts
   Ce domaine reste le plus important pour l'UWB. Les entreprises utilisent l'UWB pour localiser en temps réel les chariots élévateurs, les palettes, les conteneurs, les outils et les expéditions. Les avantages sont généralement un débit plus élevé, moins de goulots d'étranglement, une sécurité améliorée et une meilleure visibilité des flux de matériaux. Dans de nombreuses configurations, l'UWB complète la RFID : la RFID identifie un article, tandis que l'UWB fournit une localisation précise en temps réel.

2. Automobiles

   L'UWB est largement utilisée pour les systèmes de clés numériques sécurisées pour voitures. En mesurant la distance réelle, l'UWB peut réduire le risque d'attaques par relais qui affectent les systèmes d'entrée sans clé classiques. L'UWB devient également pertinente pour les fonctions de détection dans l'habitacle, notamment la surveillance des occupants et la détection de la présence d'enfants.

3. Maison intelligente et électronique grand public
   L'UWB ajoute un contexte spatial aux interactions entre les appareils. Un téléphone peut identifier l'appareil dont vous êtes le plus proche et, dans certains écosystèmes, il peut prendre en charge des expériences de « point and control » (pointer et contrôler). Les balises de suivi UWB bénéficient également d'une mesure précise de la distance, ce qui facilite la localisation des objets dans une pièce plutôt que de simplement savoir qu'ils se trouvent à proximité.

4. Santé
   Les hôpitaux utilisent l'UWB pour localiser rapidement les appareils et équipements médicaux mobiles. Les objectifs typiques comprennent la réduction du temps de recherche, l'amélioration de la disponibilité des actifs et le soutien des flux de travail critiques où les retards ont une importance.

5. Agriculture intelligente
   L'UWB peut prendre en charge le suivi des véhicules, des équipements et du bétail lorsque la précision des mouvements est importante et qu'un positionnement local est nécessaire. Elle est particulièrement utile lorsqu'elle est associée à des capteurs et à des plateformes IoT pour la surveillance et l'analyse.

Avantages de la technologie UWB

Les avantages de la technologie UWB sont principalement liés à sa précision et à sa fiabilité. Elle offre une grande précision de positionnement, fonctionne bien dans les environnements où le GPS est inaccessible et est relativement robuste dans les espaces intérieurs réfléchissants.

Sa faible puissance de transmission permet la coexistence avec d'autres technologies radio, et la disponibilité croissante des puces UWB dans les appareils finaux facilite la mise à l'échelle des déploiements.

L'UWB provoque-t-elle des interférences ?

Dans la plupart des déploiements pratiques, l'UWB ne provoque pas d'interférences significatives. Les signaux sont transmis à très faible puissance et se propagent sur une large bande passante, ce qui les rend similaires au bruit de fond pour de nombreux autres systèmes radio. Par conséquent, l'UWB peut généralement coexister avec le Wi-Fi et le Bluetooth, et reste également utilisable dans des environnements à fort trafic radio.

Normes : IEEE 802.15.4z

Les systèmes UWB modernes pour la télémétrie et le positionnement sécurisés sont étroitement liés à la famille IEEE 802.15.4, en particulier à la norme IEEE 802.15.4z. Ces spécifications définissent la manière dont les appareils UWB communiquent et comment la télémétrie peut être rendue plus sûre et plus fiable. Les normes sont importantes car elles favorisent l'interopérabilité et réduisent la dépendance vis-à-vis d'un fournisseur, ce qui est essentiel à mesure que l'UWB se développe dans les smartphones, les véhicules et les déploiements IoT industriels.

Portée, précision et autonomie

L'UWB est généralement utilisé à courte et moyenne portée. À l'intérieur, des portées de plusieurs dizaines de mètres sont courantes, en fonction de la structure du bâtiment et de l'emplacement des ancrages. À l'extérieur, des portées plus longues sont possibles dans de bonnes conditions. La précision est souvent comprise entre 10 et 30 cm pour les RTLS industriels, avec une précision plus élevée possible dans des configurations optimisées.

L'autonomie des batteries des balises UWB dépend fortement de la fréquence de transmission. Des taux de mise à jour faibles peuvent permettre un fonctionnement de plusieurs années. Des taux de mise à jour élevés, comme dans le suivi sportif ou le suivi rapide de véhicules, réduisent d'autant l'autonomie des batteries. La technologie prend en charge un fonctionnement à faible consommation d'énergie, mais la conception de l'application détermine le résultat réel.

Conclusion

L'ultra-large bande est une technologie clé pour la localisation précise, l'accès sécurisé basé sur la proximité et l'interaction spatiale entre les appareils. Elle combine une portée de l'ordre du centimètre avec une faible puissance de transmission et une grande fiabilité dans les environnements intérieurs.

À mesure que l'UWB se généralise dans les appareils grand public et les véhicules, elle devient également plus pertinente pour l'IoT industriel, les bâtiments intelligents, les soins de santé et la logistique, où des données de position précises permettent l'automatisation, la transparence et de nouveaux services.
