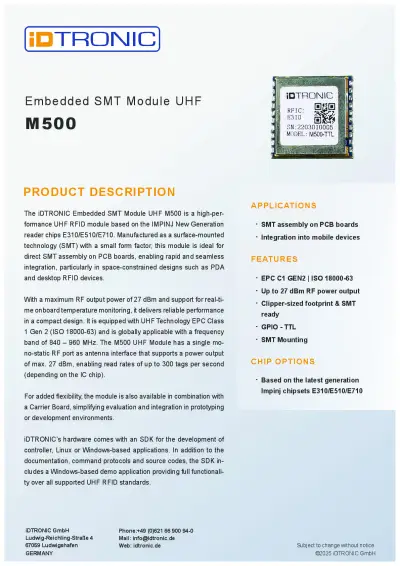

iDTRONIC M500 – Embedded SMT UHF-RFID-Modul

Ultrakompaktes SMT-UHF-RFID-Lesemodul für die schnelle PCB-Integration

Das Embedded SMT Module UHF M500 ist ein leistungsstarkes UHF-RFID-Lesemodul, das für die direkte Oberflächenmontage (SMT) auf Ihrer Leiterplatte entwickelt wurde. Dank seines kompakten, „clipper“-ähnlichen Formfaktors lässt es sich schnell in platzkritische Geräte wie Handhelds/PDAs und Desktop-RFID-Systeme integrieren – das verkürzt Entwicklungszeiten und vereinfacht die Serienfertigung.

Das M500 basiert – je nach Variante – auf den aktuellen Impinj-Reader-Chipsätzen (E310 / E510 / E710), unterstützt EPC Class 1 Gen2 / ISO 18000-63 und arbeitet im globalen UHF-Frequenzband (840–960 MHz). Ein mono-statischer 50-Ω-RF-Port (optional über IPEX) ermöglicht eine einstellbare Sendeleistung bis 27 dBm für zuverlässige Leseperformance in Embedded-Anwendungen.

Eine integrierte Temperaturmessung unterstützt den stabilen Betrieb in kompakten Gehäusen. Zudem erleichtern hohe UART-Baudraten sowie GPIOs die Anbindung von Peripherie und die Integration in Ihre Systemarchitektur.

Key Facts

• RFID-Standard: EPC C1G2 / ISO 18000-63

• Frequenzbereich: 840–960 MHz (global)

  • Regional: 902–928 MHz (FCC), 865–868 MHz (ETSI)

• RF-Ausgangsleistung: 5 bis 27 dBm einstellbar (±1 dB)

• Leserate (chipabhängig): ≥300 / ≥600 / ≥1000 Tags/s (E310/E510/E710)

• Lesereichweite: ≥3 m mit 3 dBi-Antenne (umgebungsabhängig)

• RF-Schnittstelle: 1× mono-statischer Antennenport, 50 Ω (optional IPEX)

• Host-Schnittstelle: 20-Pin SMT UART (3,3 V TTL)

• Baudrate: 9.600 bis 921.600 bps

• GPIO: 2× GPI + 2× GPO (3,3 V TTL)

• Versorgungsspannung: 3,6–5,0 V (±5 %)

• Leistungsaufnahme: bis 2,8 W Peak (27 dBm), 0,81 W Standby

• Abmessungen / Gewicht: 21 × 21 × 3,7 mm, 2,8 g

• Betriebstemperatur: –20 bis +55 °C (Lagerung –40 bis +85 °C)

• Software-Support: SDKs für Windows, Linux, Android (C, C#/.NET, Java) + Demo-Tools

• Konformität (variantenabhängig): CE / ETSI / RED

Anwendungen

• Embedded-UHF-Reader-Designs mit SMT-Bestückung auf Leiterplatten

• Handheld-/PDA-RFID-Geräte und mobile Leser

• Desktop-RFID-Lesegeräte und kompakte USB-basierte Systeme

• Logistik- und Asset-Tracking-Endpunkte

• Industrielle RFID-Integration (Geräte, Stationen, Terminals, Kioske)

• Inventur-, Identifikations- und Nachverfolgungssysteme mit hoher Performance auf kleinstem Raum
