Robuste induktive Winkelsensoren für mobile Maschinen
Turcks QR20-Winkelsensoren mit SAE J1939- und Deutsch-Steckverbindern sorgen für zuverlässige, berührungslose Winkelmessung an mobilen Maschinen
Turck erweitert sein QR20-Encoder-Portfolio um Varianten mit werkseitig umspritzten Deutsch-Steckverbindern. Diese robuste Verbindung und das berührungslose induktive Messprinzip gewährleisten durchgängigen IP68/IP69K-Schutz – vom Sensorgehäuse bis zur Schnittstelle.
Damit sind die QR20-Encoder ideal für den Einsatz in mobilen Arbeitsmaschinen geeignet, die in rauen Umgebungen mit Stößen, Vibrationen und Zugbelastungen an Kabeln arbeiten.
Dank der voll vergossenen Elektronik und dem Verzicht auf mechanische Kopplungselemente wie Zahnräder oder Wellen bieten die induktiven QR20-Sensoren eine verschleißfreie und kontaktlose Winkelmessung. Sie erfassen die Position eines integrierten Positionierelements über induktive Kopplung und ermöglichen so eine außergewöhnlich hohe Robustheit – selbst unter anspruchsvollen Bedingungen wie Schlamm, Staub oder Hochdruckreinigung.
Auch die Installation wird vereinfacht: Das robuste Design macht zusätzliche Schutzgehäuse oder komplexe Zugentlastungen überflüssig und spart so Zeit und Kosten.
Die neue QR20-Variante mit SAE-J1939-Schnittstelle lässt sich einfach in standardisierte Netzwerke in mobilen Arbeitsmaschinen integrieren.
Alternativ bietet Turck eine Version mit analogem Spannungsausgang an. Diese ermöglicht eine schnelle Inbetriebnahme, da sie neben dem 360°-Vollbereich auch sieben vordefinierte Messbereiche zwischen ±10° und ±120° unterstützt. Für Anwendungen, bei denen nur ein Teil des Messbereichs benötigt wird, kann die Sensorauflösung entsprechend maximiert werden.
Typische Einsatzbereiche der QR20-Winkelsensoren sind die Winkelmessung an Hubarmen, Pantografen, Schneepflügen, Mähdreschern oder anderen Hub- und Lenkeinrichtungen von Nutzfahrzeugen, Land- und Baumaschinen.

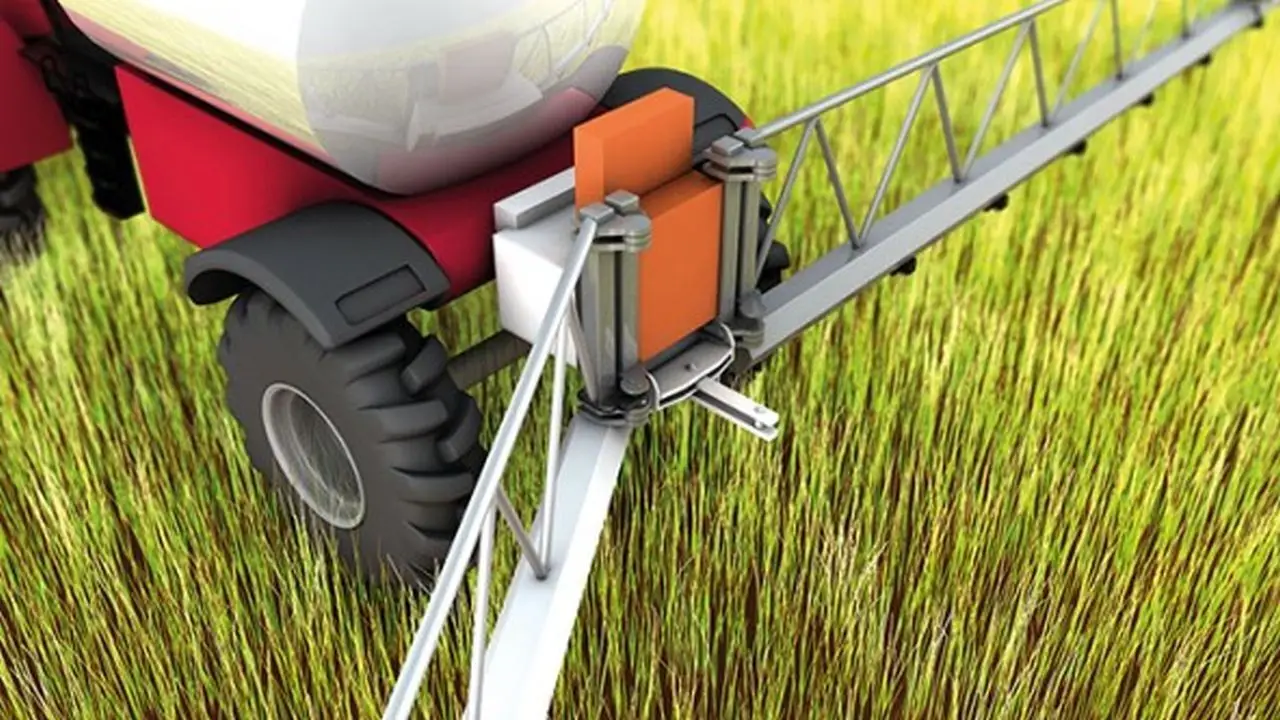

Praxisbeispiel: Winkelmessung an Feldspritzen
Zuverlässige Winkelerfassung ist entscheidend für Landmaschinen wie Feldspritzen. Beim Ausbringen von Pflanzenschutzmitteln müssen die Spritzgestänge immer den korrekten Winkel einhalten, um eine gleichmäßige Abdeckung zu gewährleisten. Damit sich die Spritzarme dynamisch und störungsfrei ausklappen lassen, messen Winkelsensoren permanent die Öffnungswinkel. Da für das Spritzen oft nur ein enges Zeitfenster zur Verfügung steht, ist eine hohe Maschinenverfügbarkeit besonders wichtig.
Die kontaktlosen QR20-Drehgeber von Turck erhöhen die Systemzuverlässigkeit dank verschleißfreier Konstruktion und hoher Widerstandsfähigkeit gegen Stöße und Vibrationen. Ihr extrem kompaktes, magnetfreies induktives Funktionsprinzip ermöglicht die Montage selbst in engen Stahlkonstruktionen wie Lenkachsen oder Gelenkarmen.
Ihre Vorteile:
Kontaktlose, verschleißfreie und ausfallsichere Positionsdetektion des Spritzgestänges
Kompaktes Gehäuse und magnetfreies, induktives Design für die Integration in beengte Stahlstrukturen
Hohe elektromagnetische Verträglichkeit (EMV) sorgt für störungsfreien Betrieb auch in anspruchsvollen Umgebungen
Schutz gegen leitungsgeführte Störungen (Load Dump), Salznebel, schnelle Temperaturwechsel sowie Diesel- und Kerosinexposition
Dank des IP68/IP69K-Schutzes können QR20-Encoder auch innerhalb von Metallgehäusen verbaut werden und ermöglichen so ein präzises und kontrolliertes Lenken auf dem Feld. Der Turck QR20-Winkelsensor ist das Ergebnis langjähriger Branchenerfahrung und enger Zusammenarbeit mit führenden Herstellern von Landmaschinen.
Für detaillierte Informationen, technische Spezifikationen und fachliche Unterstützung besuchen Sie die Seite Turck QR20 Induktivwinkelsensoren oder kontaktieren Sie uns direkt, um Ihre Anwendungsanforderungen zu besprechen.
