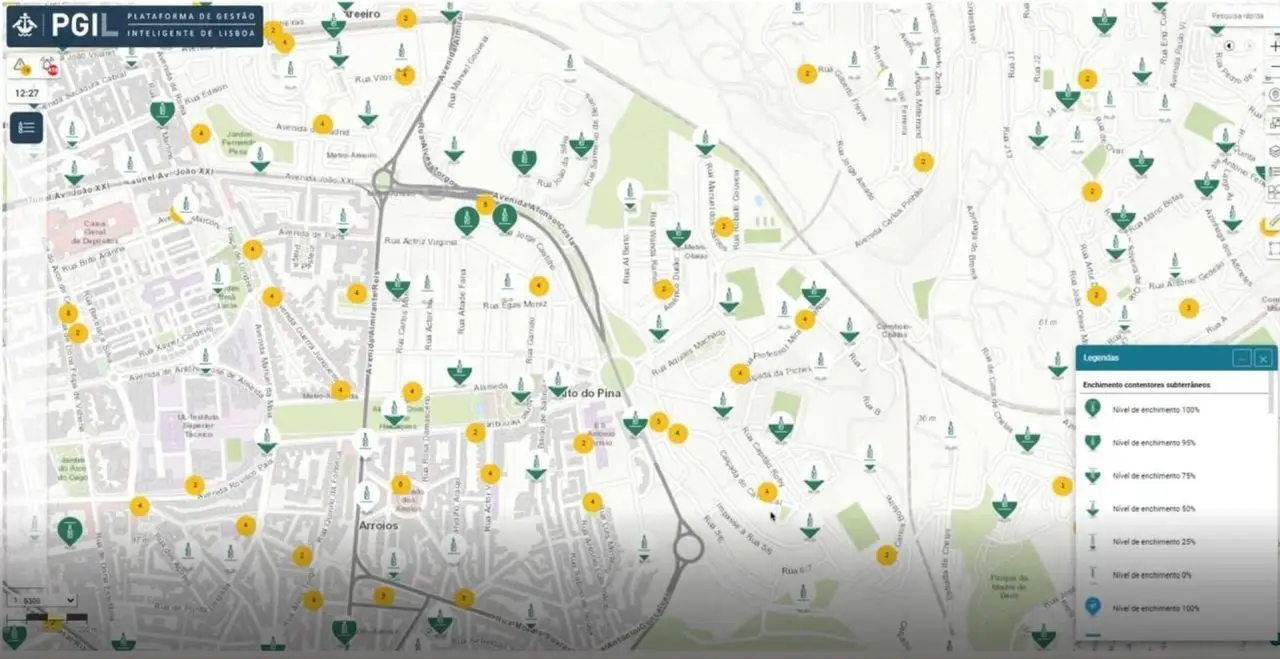

Das Vorgängersystem erfasste nur die Füllstände von Abfallbehältern mithilfe von 2G-Technologie. Das neue LoRa-Netzwerk soll nicht nur das Abfallmanagement, sondern auch andere öffentliche Dienste, beispielsweise das Gesundheitswesen oder Feuerwehr, auf einer gemeinsamen Plattform zusammenführen.
Abfallmanagement und sensorische Containerfüllstandsmessung

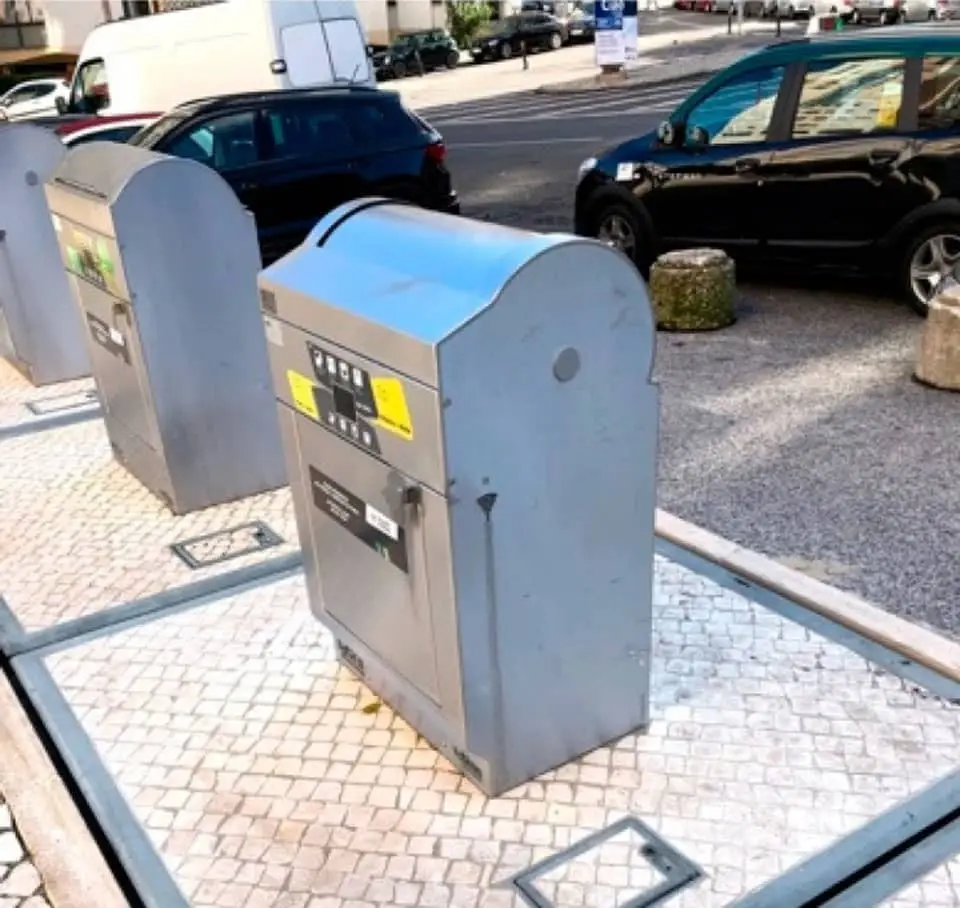

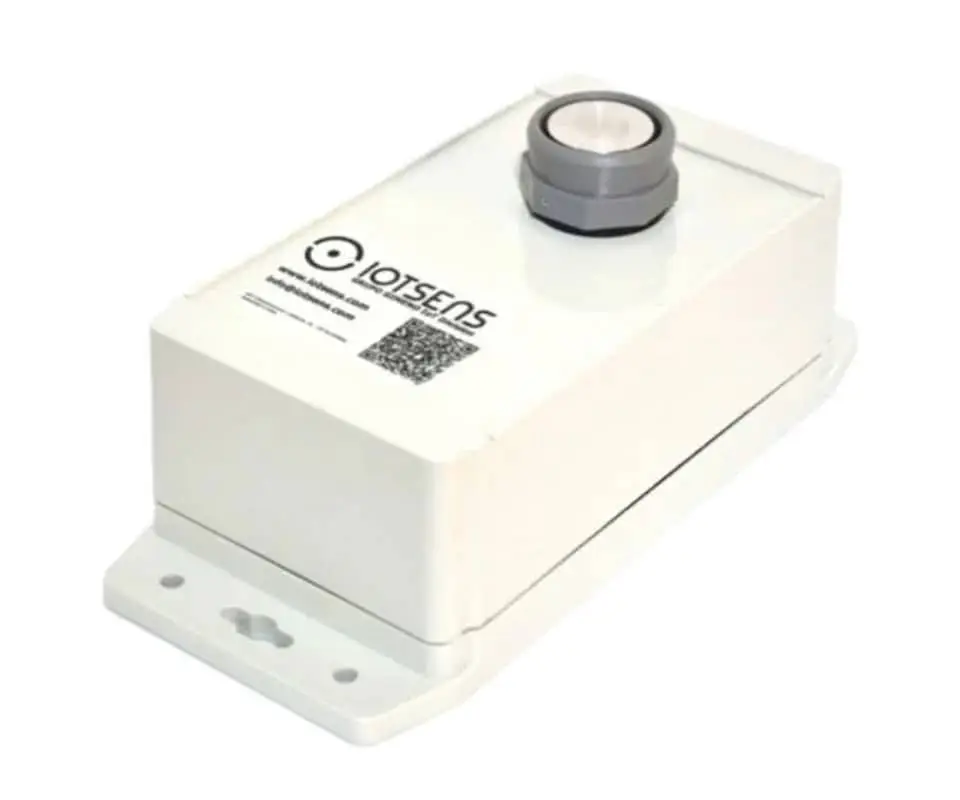

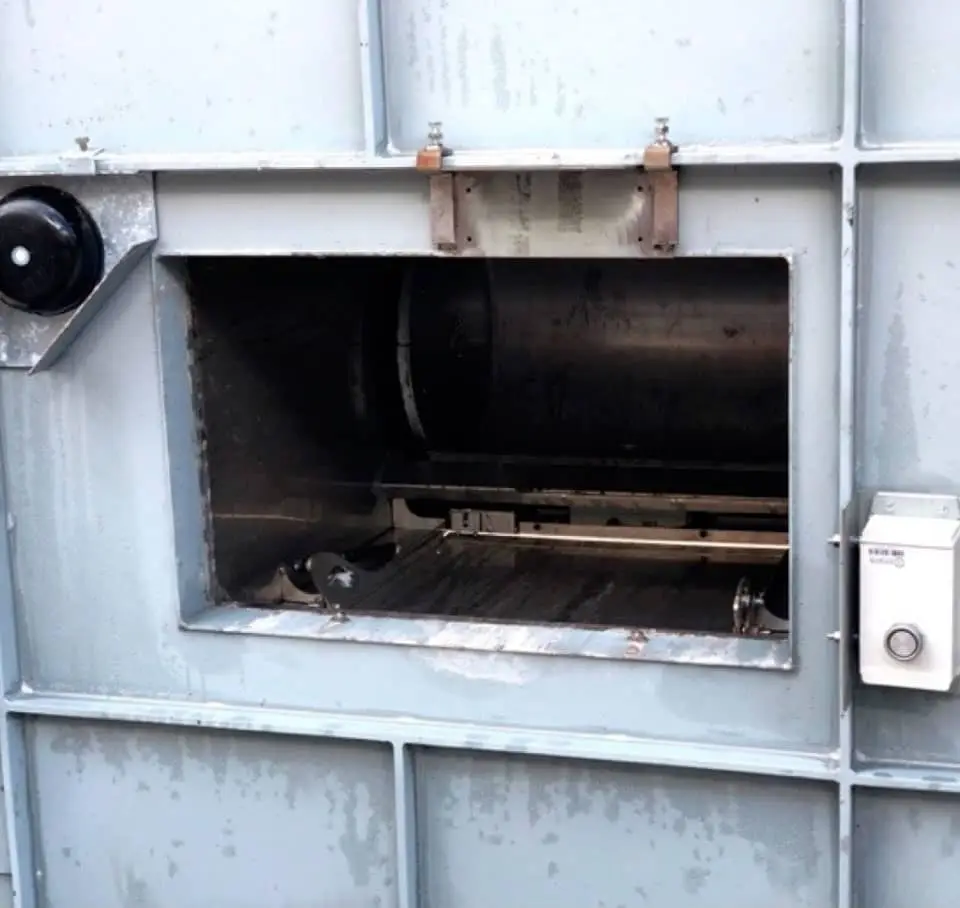

Unterirdische Container wurden mit Ultraschallsensoren von IoTsens zur Füllstandsmessung ausgerüstet. Die Sensoren erreichen eine Lesereichweite von bis zu sieben Metern und kosten 300 Euro.
Herausfordernster Use Case stellt LoRaWAN auf die Probe
IoTsens-Sensoren erfüllen die Anforderung der hohen Lesereichweite in unterirdischen Containern. Eine erschwerte LoRa-Datenübertragung in der Umgebung von unterirdischen Containern wurde mithilfe von LoRa-Sonden nachgewiesen.
Metallumhausung der unterirdischen Container sowie Straßenpflaster beeinträchtigen die Datenübermittlung vom Sensor zum LoRa-Gateway.
Herausfordernster Use Case stellt LoRaWAN auf die Probe
IoTsens-Sensoren erfüllen die Anforderung der hohen Lesereichweite in unterirdischen Containern. Eine erschwerte LoRa-Datenübertragung in der Umgebung von unterirdischen Containern wurde mithilfe von LoRa-Sonden nachgewiesen.
Metallumhausung der unterirdischen Container sowie Straßenpflaster beeinträchtigen die Datenübermittlung vom Sensor zum LoRa-Gateway.
Unterirdische Container wurden mit Ultraschallsensoren von IoTsens zur Füllstandsmessung ausgerüstet. Die Sensoren erreichen eine Lesereichweite von bis zu sieben Metern und kosten 300 Euro.
2G-System wird abgelöst
Bestehende Abfallmanagementsysteme in Lissabon basierten auf 2G-Technologie. Eine optimierte Routenplanung für Müllwagen sowie die Containerfüllstandsmessung wurden mithilfe des Altsystems durchgeführt. Das Abfallmanagement wurde als der schwierigste Use Case für die Implementierung von LoRaWAN betrachtet.
Aufgrund dieser Herausforderungen wurde diese Dienstleistung für den Feldversuch ausgewählt, da eine funktionsfähige Implementierung von LoRaWAN in diesem Bereich auf andere Dienste übertragen werden konnte. Bereits existierende Bohrlöcher auf unterirdischen Containern wurden zur Anbringung der LoRaWAN-fähigen Sensoren wiederverwendet. An diesen Bohrlöchern waren zuvor Sensoren eines vorherigen Anbieters montiert.
2G-System wird abgelöst
Bestehende Abfallmanagementsysteme in Lissabon basierten auf 2G-Technologie. Eine optimierte Routenplanung für Müllwagen sowie die Containerfüllstandsmessung wurden mithilfe des Altsystems durchgeführt. Das Abfallmanagement wurde als der schwierigste Use Case für die Implementierung von LoRaWAN betrachtet.
Aufgrund dieser Herausforderungen wurde diese Dienstleistung für den Feldversuch ausgewählt, da eine funktionsfähige Implementierung von LoRaWAN in diesem Bereich auf andere Dienste übertragen werden konnte. Bereits existierende Bohrlöcher auf unterirdischen Containern wurden zur Anbringung der LoRaWAN-fähigen Sensoren wiederverwendet. An diesen Bohrlöchern waren zuvor Sensoren eines vorherigen Anbieters montiert.
Suche nach einer einfach anwendbaren Lösung
Die Dämpfung der Metallvorrichtung und des Straßenpflasters war so stark, dass der derzeitige Anbieter die Container modifizieren musste. Es wurden Löcher in den Container gebohrt, um eine externe Antenne anzubringen und die Signalübertragung zu ermöglichen (schwarzer Sensor oben Links). Durch diese Art von Modifikation ist der Container nicht mehr Wasserdicht.
Die geplante LoRa-Lösung soll ermöglichen, dass etwaige Modifikationen der Container in der Anbringung von Sensoren wegfallen. Der Übergang zwischen Anbietern soll mit der Implementierung eines gemeinsamen Dienstleistungsnetzwerks vereinfacht werden.
Suche nach einer einfach anwendbaren Lösung
Die Dämpfung der Metallvorrichtung und des Straßenpflasters war so stark, dass der derzeitige Anbieter die Container modifizieren musste. Es wurden Löcher in den Container gebohrt, um eine externe Antenne anzubringen und die Signalübertragung zu ermöglichen (schwarzer Sensor oben Links). Durch diese Art von Modifikation ist der Container nicht mehr Wasserdicht.
Die geplante LoRa-Lösung soll ermöglichen, dass etwaige Modifikationen der Container in der Anbringung von Sensoren wegfallen. Der Übergang zwischen Anbietern soll mit der Implementierung eines gemeinsamen Dienstleistungsnetzwerks vereinfacht werden.

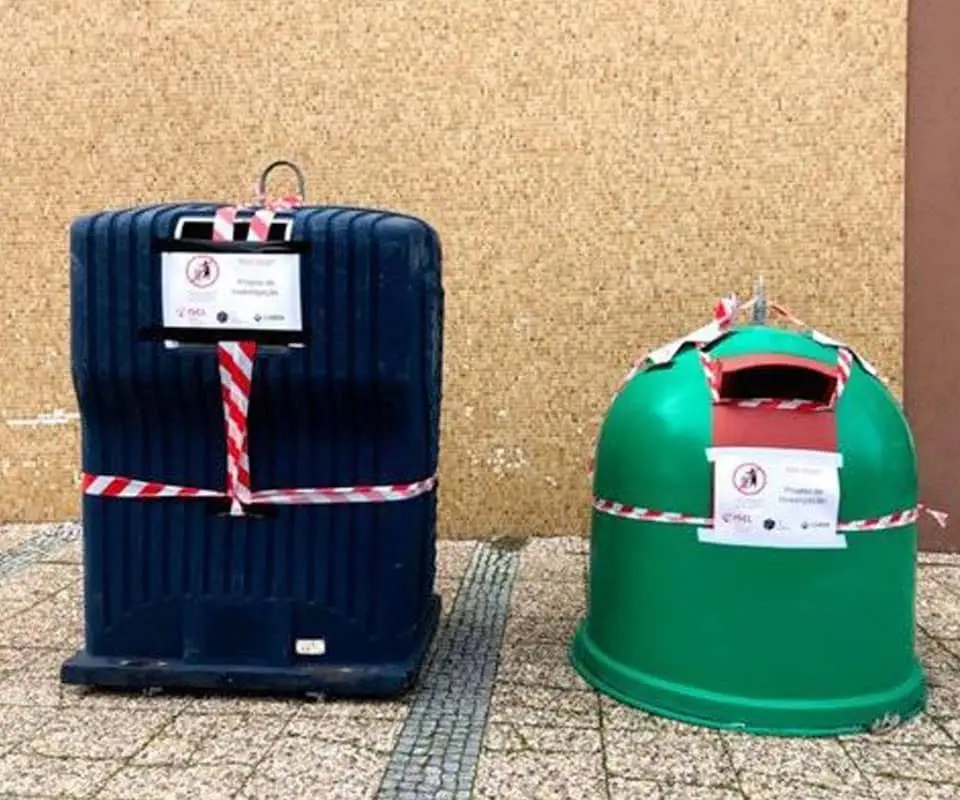

Der Cyclea-Container (blau) und der Iglô-Container (grün) werden in Lissabon für wiederverwertbare Abfälle und Glas verwendet. Ultraschallsensoren wurden im Inneren angebracht, um die Entfernung zwischen der Containerspitze und dem Abfall zu messen und somit den Füllstand anzuzeigen.
Simulation des staatlichen Beschaffungswesens
Auswahl des für den Use Case passenden Sensors
Die Forschungsgruppe erwarb unterschiedliche Sensoren, um den Prozess des staatlichen Beschaffungswesens zu simulieren. Im Use Case der oberirdischen Container benötigen die Sensoren keine so hohe Lesereichweite wie in den unterirdischen Containern. Aufgrund der Containerumgebung und der niedrigen Containerhöhe wurden robuste Sensoren mit einer Lesereichweite von bis zu zwei Metern benötigt. Dingtek-702 Sensorenwurden für den Use Case der oberirdischen Container ausgewählt.
Simulation des staatlichen Beschaffungswesens
Auswahl des für den Use Case passenden Sensors
Die Forschungsgruppe erwarb unterschiedliche Sensoren, um den Prozess des staatlichen Beschaffungswesens zu simulieren. Im Use Case der oberirdischen Container benötigen die Sensoren keine so hohe Lesereichweite wie in den unterirdischen Containern. Aufgrund der Containerumgebung und der niedrigen Containerhöhe wurden robuste Sensoren mit einer Lesereichweite von bis zu zwei Metern benötigt. Dingtek-702 Sensorenwurden für den Use Case der oberirdischen Container ausgewählt.
Der Cyclea-Container (blau) und der Iglô-Container (grün) werden in Lissabon für wiederverwertbare Abfälle und Glas verwendet. Ultraschallsensoren wurden im Inneren angebracht, um die Entfernung zwischen der Containerspitze und dem Abfall zu messen und somit den Füllstand anzuzeigen.
Sensoren für oberirdische Container

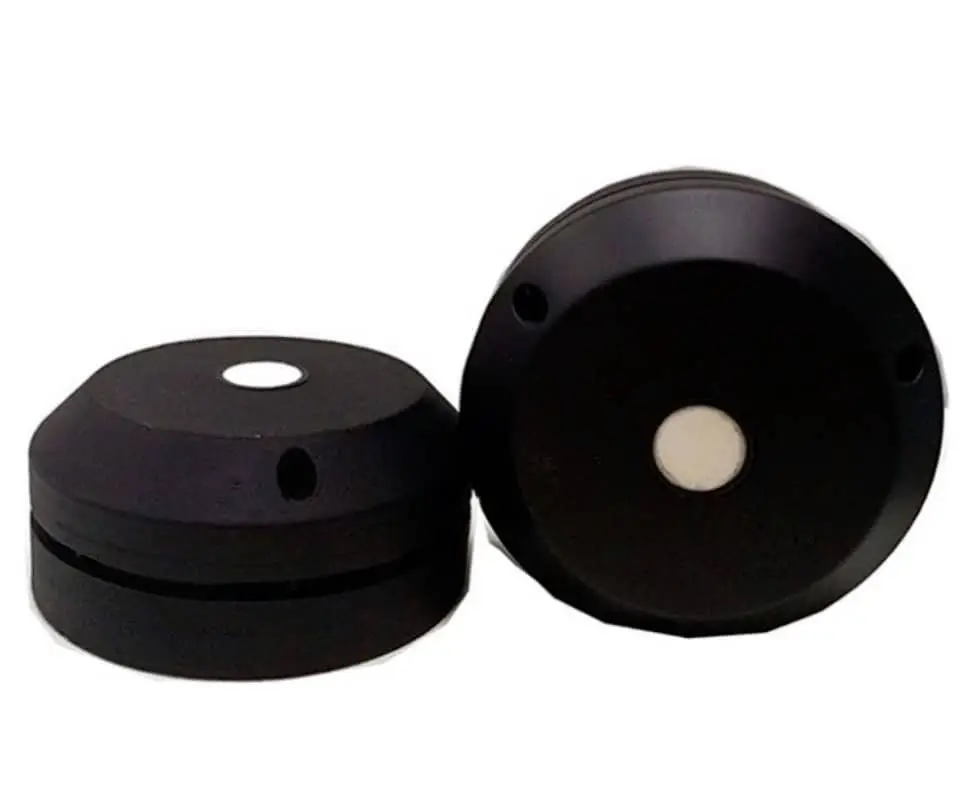

Oberirdische Container wurden mit Dingtek702 Ultraschallsensoren zur Füllstandsmessung ausgerüstet. Diese Sensoren verfügen über eine Lesereichweite von bis zu vier Metern und kosten 70 Euro. Sämtliche Sensoren in sowohl oberirdischen als auch unterirdischen Containern wurden mithilfe von Metallteilen angebracht.
Obwohl Metall sich negativ auf die Datenübertragung und damit auch auf die Signalqualität vom Sensor zum LoRaWAN-Gateway auswirkt, wird eine robuste Anbringung benötigt, die diesen Einfluss auf die Signalqualität unumgänglich macht. Im Abfallmanagement sind die Sensoren externen Erschütterungen, zum Beispiel während der Müllabholung, ausgesetzt.
Sensoren für oberirdische Container
Oberirdische Container wurden mit Dingtek702 Ultraschallsensoren zur Füllstandsmessung ausgerüstet. Diese Sensoren verfügen über eine Lesereichweite von bis zu vier Metern und kosten 70 Euro. Sämtliche Sensoren in sowohl oberirdischen als auch unterirdischen Containern wurden mithilfe von Metallteilen angebracht.
Obwohl Metall sich negativ auf die Datenübertragung und damit auch auf die Signalqualität vom Sensor zum LoRaWAN-Gateway auswirkt, wird eine robuste Anbringung benötigt, die diesen Einfluss auf die Signalqualität unumgänglich macht. Im Abfallmanagement sind die Sensoren externen Erschütterungen, zum Beispiel während der Müllabholung, ausgesetzt.

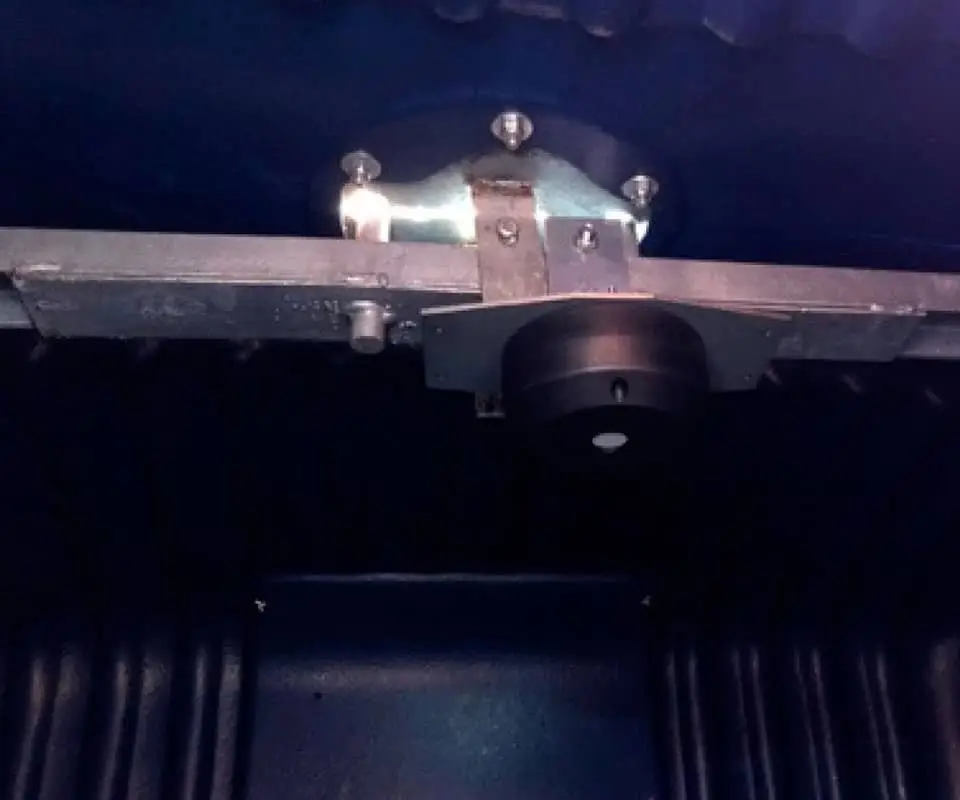

Sensor Mounting
Dingtek702 Sensoren wurden in Containern für wiederverwertbare Abfälle und Glas angebracht. Die Anbringung der Sensoren erfolgte auch in diesem Use Case mit bereits existierenden Bohrlöchern vorheriger Anbieter.
Sensor Mounting
Dingtek702 Sensoren wurden in Containern für wiederverwertbare Abfälle und Glas angebracht. Die Anbringung der Sensoren erfolgte auch in diesem Use Case mit bereits existierenden Bohrlöchern vorheriger Anbieter.
Feldversuch zur Implementierung von LoRa-Kommunikation

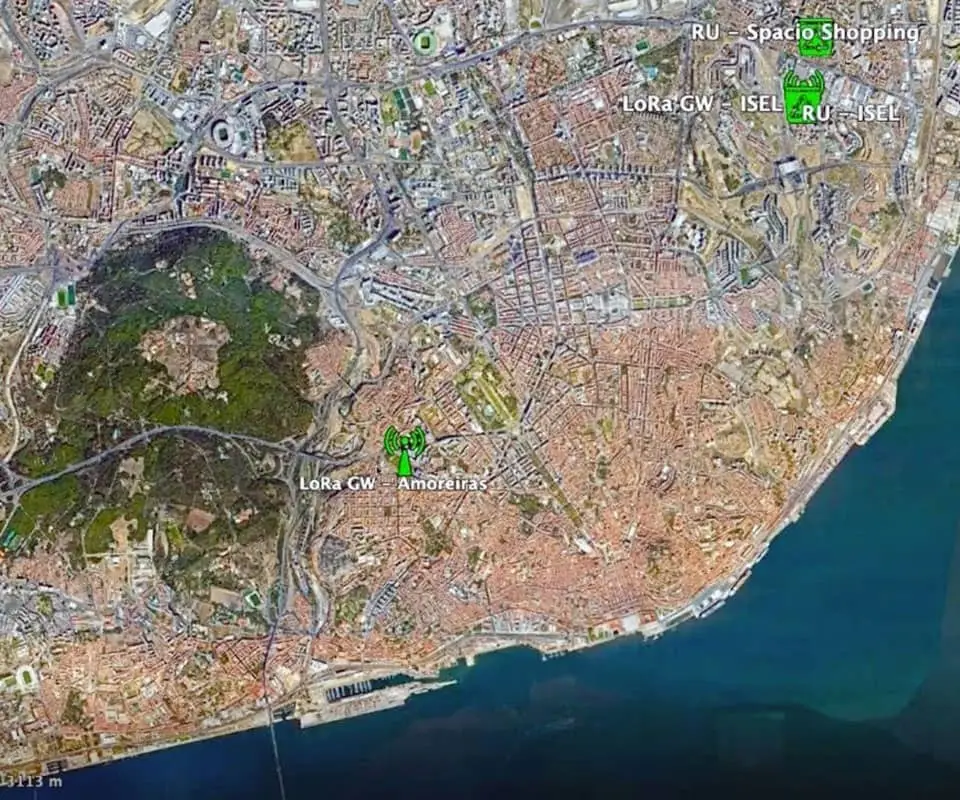

Sensoren wurden an unterirdischen Containern (RU) an den Standorten ISEL, Spacio Shopping and Belém in Lissabon angebracht um die Kapazitäten der LoRa-Technologie über jeweils kurze (100m), mittlere (1km), und lange Entfernungen (5km) zu erproben.
Limit-Testing für LoRaWAN in Lissabon
Die LoRaWAN-Technologie und LoRaWAN-Gateways wurden auch aufgrund des niedrigen Energieverbrauchs ausgewählt. Im Feldversuch von FIT/ISEL wurde die Qualität der Datenübertragung von den Sensoren zu den Gateways über verschiedene Entfernungen gemessen.
Limit-Testing für LoRaWAN in Lissabon
Die LoRaWAN-Technologie und LoRaWAN-Gateways wurden auch aufgrund des niedrigen Energieverbrauchs ausgewählt. Im Feldversuch von FIT/ISEL wurde die Qualität der Datenübertragung von den Sensoren zu den Gateways über verschiedene Entfernungen gemessen.
Sensoren wurden an unterirdischen Containern (RU) an den Standorten ISEL, Spacio Shopping and Belém in Lissabon angebracht um die Kapazitäten der LoRa-Technologie über jeweils kurze (100m), mittlere (1km), und lange Entfernungen (5km) zu erproben.
Implementierung von LoRaWAN im schwierigsten Use Case

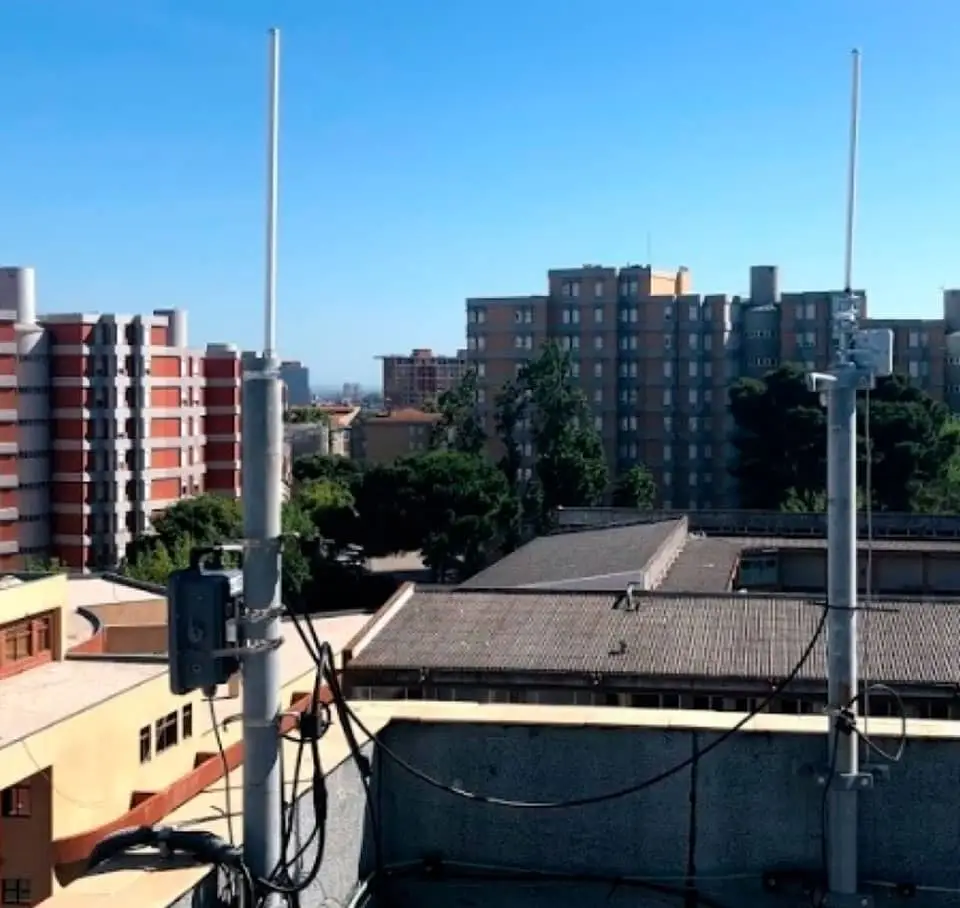

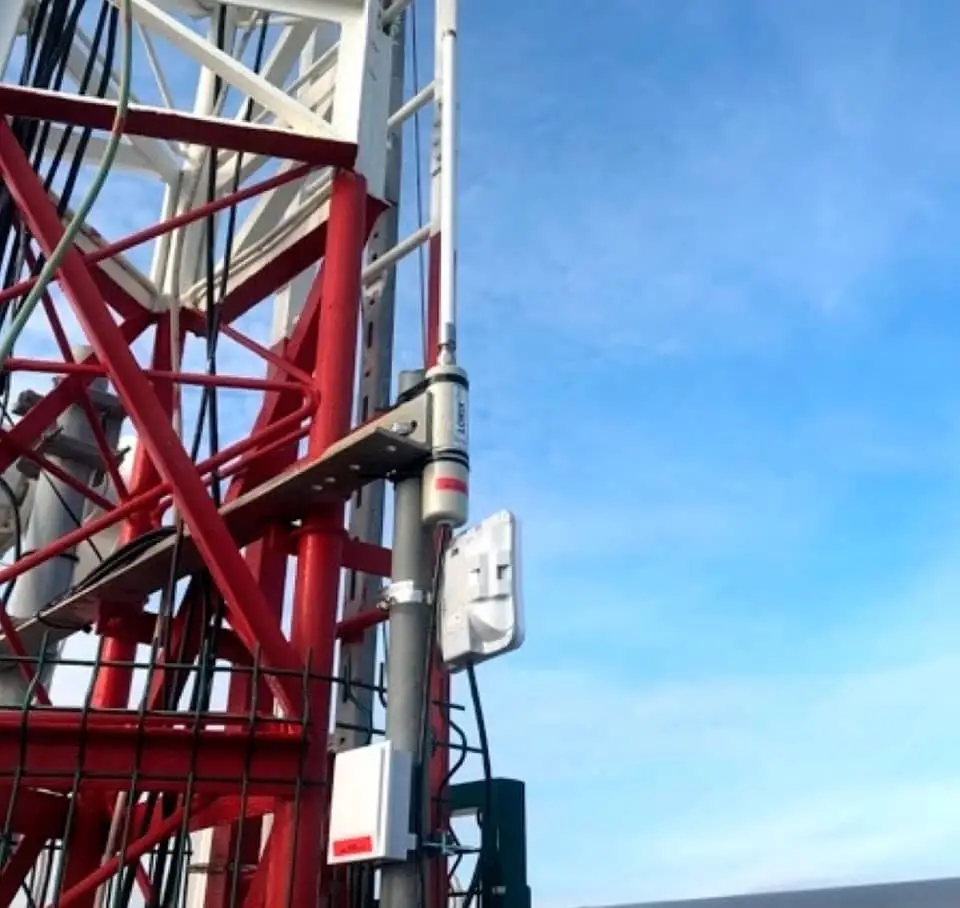

Zwei LoRa-Gateways wurden in Lissabon installiert, um die Signalübertragung von den installierten Dingtek702 und IoTsens-Sensoren zu messen. Die Gateways wurden von verschiedenen Herstellern gefertigt. Die Montage der Gateways erfolgte in Höhenlagen von jeweils 100 Metern und 175 Metern über dem Meeresspiegel an den Standorten ISEL und Amoreiras.
Die Sensoren wurden auf Entfernungen von 100 Metern, 1 km und 5 km von den Gateways installiert und an den Abfallcontainern angebracht. Es wurde erwartet, dass die Kommunikation auf kurzer Entfernung definitiv funktionstüchtig und auf weiter Entfernung höchstwahrscheinlich nicht funktionstüchtig sein würde. Die Bestimmung der Kapazität von LoRa auf mittlerer Entfernung sollte durch den Feldversuch erforscht werden.
Implementierung von LoRaWAN im schwierigsten Use Case
Zwei LoRa-Gateways wurden in Lissabon installiert, um die Signalübertragung von den installierten Dingtek702 und IoTsens-Sensoren zu messen. Die Gateways wurden von verschiedenen Herstellern gefertigt. Die Montage der Gateways erfolgte in Höhenlagen von jeweils 100 Metern und 175 Metern über dem Meeresspiegel an den Standorten ISEL und Amoreiras.
Die Sensoren wurden auf Entfernungen von 100 Metern, 1 km und 5 km von den Gateways installiert und an den Abfallcontainern angebracht. Es wurde erwartet, dass die Kommunikation auf kurzer Entfernung definitiv funktionstüchtig und auf weiter Entfernung höchstwahrscheinlich nicht funktionstüchtig sein würde. Die Bestimmung der Kapazität von LoRa auf mittlerer Entfernung sollte durch den Feldversuch erforscht werden.
Abdeckung des stadtweiten LoRa-Netzwerks
Die Forschung zielte darauf ab, die notwendige Abdeckung des stadtweiten LoRa-Netzwerks für oberirdische und unterirdische Container sowie die dafür benötigte Anzahl an Gateways zu ermitteln. In der Abfallversorgung wird die Signalqualität und Datenübertragung durch die Umgebung besonders erschwert. Eine erfolgreiche Implementierung von LoRaWAN im Abfallmanagement könnte auf andere Dienstleistung mit weniger Störfaktoren übertragen werden.
Abdeckung des stadtweiten LoRa-Netzwerks
Die Forschung zielte darauf ab, die notwendige Abdeckung des stadtweiten LoRa-Netzwerks für oberirdische und unterirdische Container sowie die dafür benötigte Anzahl an Gateways zu ermitteln. In der Abfallversorgung wird die Signalqualität und Datenübertragung durch die Umgebung besonders erschwert. Eine erfolgreiche Implementierung von LoRaWAN im Abfallmanagement könnte auf andere Dienstleistung mit weniger Störfaktoren übertragen werden.
Forschungserkenntnisse legen Ausschreibungsregeln für Smart City Netzwerk in Lissabon fest

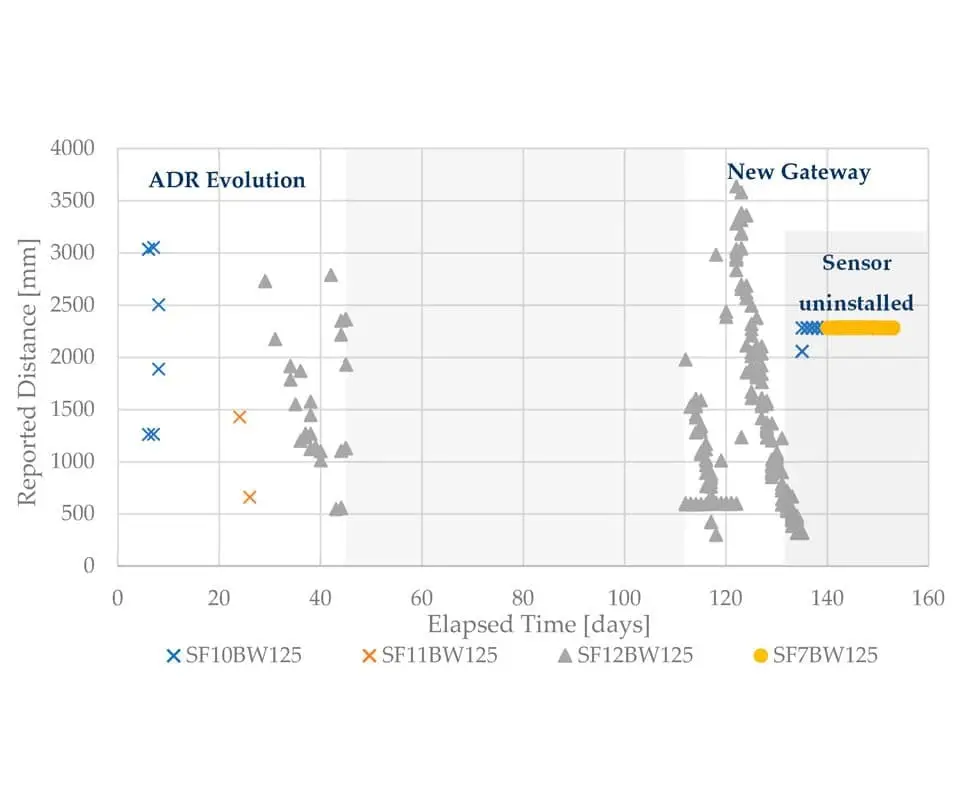

Signale, die vom unterirdischen Container bei Spacio Shopping (mittlere Entfernung, 1km) an den Gateway bei ISEL übertragen wurden, geben eine sich verringernde Entfernung basierend auf dem Füllstand an. Die ADR (Adaptive Data Rate) optimiert die Übertragungsrate indem von einem niedrigeren zu einem höheren Spreading Factor (SF10 zu SF12)gewechselt wird.
LoRa-Datenübertragung von unterirdischen Containern über kurze und mittlere Distanz erfolgreich empfangen
Die Gateways bei ISEL empfingen Daten von Sensoren, die in unterirdischen Containern auf kurzer und mittlerer Entfernung angebracht waren. Der Gateway bei Amoreiras empfing keinerlei Signale von den am weitesten entfernten Sensoren. Nach der Hälfte der Testphase fiel der Gateway bei ISEL aus und musste ersetzt werden.
Die Messungen deuten auf eine zuverlässige Datenübertragung hin, die den steigenden Füllzustand durch eine immer weiter reduzierte Entfernung zwischen Sensor und Abfall andeutet. Der Anstieg der Messdistanz ist auf die Containerleerung zurückzuführen. Die hohe Anzahl an Messungen bei einem Spreading Factor von 12 deutet auf die automatische Optimierung des Verhältnisses zwischen der Datenübertragungsrate, Betriebszyklus und Energieverbrauch hin.
Ein niedriger Spreading Factor benötigt geringere Dämpfung. Die Metallumgebung der Container erzeugt jedoch eine hohe Dämpfungswirkung, die einen entsprechend hohen Spreading Factor benötigt um Signale zu übermitteln.
LoRa-Datenübertragung von unterirdischen Containern über kurze und mittlere Distanz erfolgreich empfangen
Die Gateways bei ISEL empfingen Daten von Sensoren, die in unterirdischen Containern auf kurzer und mittlerer Entfernung angebracht waren. Der Gateway bei Amoreiras empfing keinerlei Signale von den am weitesten entfernten Sensoren. Nach der Hälfte der Testphase fiel der Gateway bei ISEL aus und musste ersetzt werden.
Die Messungen deuten auf eine zuverlässige Datenübertragung hin, die den steigenden Füllzustand durch eine immer weiter reduzierte Entfernung zwischen Sensor und Abfall andeutet. Der Anstieg der Messdistanz ist auf die Containerleerung zurückzuführen. Die hohe Anzahl an Messungen bei einem Spreading Factor von 12 deutet auf die automatische Optimierung des Verhältnisses zwischen der Datenübertragungsrate, Betriebszyklus und Energieverbrauch hin.
Ein niedriger Spreading Factor benötigt geringere Dämpfung. Die Metallumgebung der Container erzeugt jedoch eine hohe Dämpfungswirkung, die einen entsprechend hohen Spreading Factor benötigt um Signale zu übermitteln.
Signale, die vom unterirdischen Container bei Spacio Shopping (mittlere Entfernung, 1km) an den Gateway bei ISEL übertragen wurden, geben eine sich verringernde Entfernung basierend auf dem Füllstand an. Die ADR (Adaptive Data Rate) optimiert die Übertragungsrate indem von einem niedrigeren zu einem höheren Spreading Factor (SF10 zu SF12)gewechselt wird.

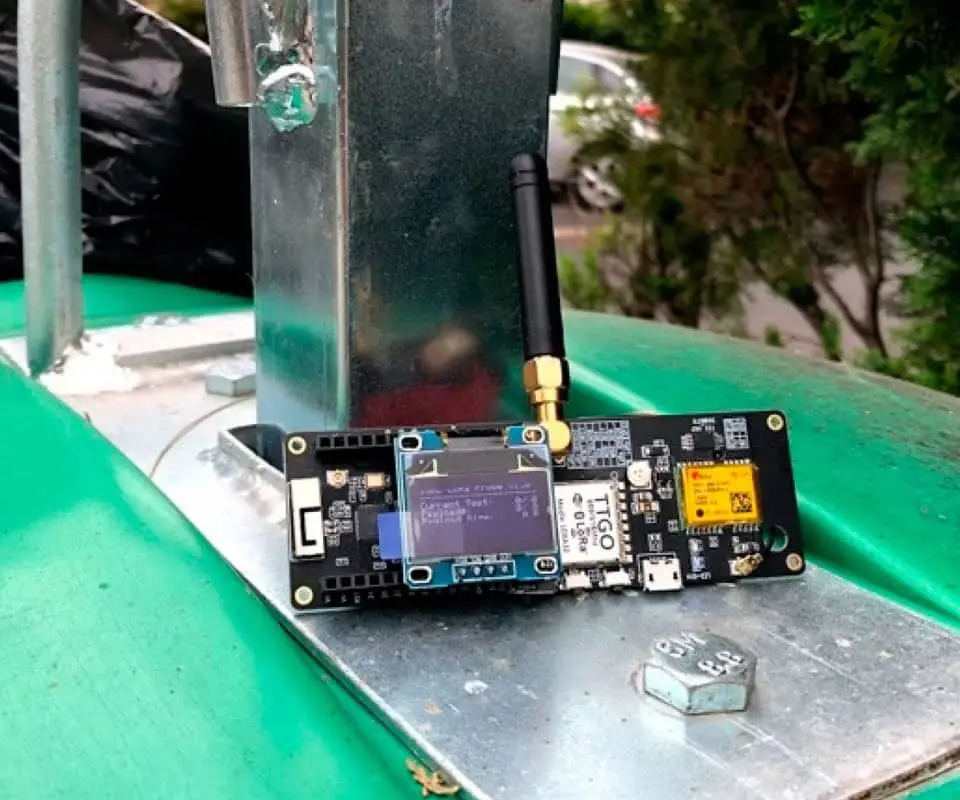

LoRa Sonden wurden eingesetzt um die Signalstörungen durch das Behältermaterial sowohl bei oberirdischen als auch bei unterirdischen Containern zu ermitteln.
Forschungserkenntnisse steuern Lissabon in Richtung eines öffentlich zugänglichen LoRa-Netzwerks
Auf Basis der Forschungsarbeit des FIT/ISEL wurden Richtlinien zur öffentlichen Ausschreibung eines stadtweiten LoRa-Netwerks entwickelt. Die von FIT/ISEL formulierten Mindestanforderungen an ein LoRa-Netzwerk lauten wie folgt:
- Implementierung von mindestens 15 LoRa-Gateways
- 90 % Oberflächenfunkversorgung mit einem RSSI (received signal strength indicator) von über 115 dBm und einem Signal-Rausch-Verhältnis von 5 dB
- 24 Übertragungen pro Tag und Gerät versendet
- Regeln zur Dienstleistungs-Güte-Vereinbarung
- Bereitstellung eines öffentlich zugänglichen Netzwerkservers
Implementierung und Leistungserbringung in Lissabon auf Basis der Richtlinien begann 2021 und befindet sich derzeit im Rollout.
LoRa-Sonden konnten den Störfaktor des Containermaterials in der Datenübertragung von oberirdischen und unterirdischen Containern messen. Diese Messung war notwendig, um die Netzwerkanforderungen zu bestimmen. Es wurde herausgefunden, dass das Material eines überirdischen Containers keine bedeutende Auswirkung auf die Datenübertragung hatte. Sowohl auf der Innen- und Außenseite wurden ähnliche RSSI-Werte gemessen. Im Fall der unterirdischen Container war die RSSI-Messung auf der Außenseite 20 dBm höher als auf der Innenseite, was eine signifikante Auswirkung der Antennenplatzierung auf die Qualität der Datenübertragung andeutet.
