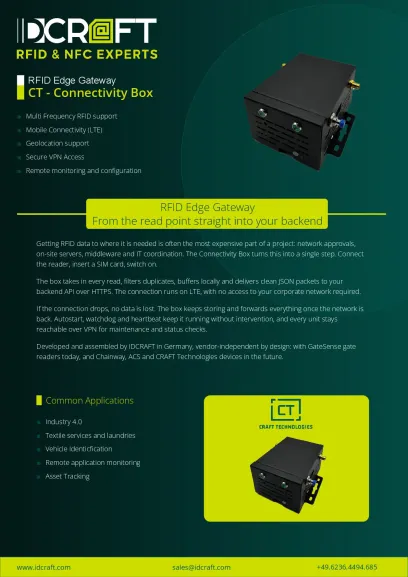

Boîtier de connectivité IDCRAFT

Transfert direct des données RFID du point de lecture vers le système central

La Connectivity Box CT d’IDCRAFT est une passerelle RFID de périphérie conçue pour simplifier la connexion entre les lecteurs RFID et les applications back-end. Sans nécessiter d’accès au réseau d’entreprise, de serveurs supplémentaires sur site ni d’installations complexes de middleware, la passerelle transfère les données RFID de manière autonome via LTE.

Le processus d’installation est simple : il suffit de connecter le lecteur RFID, d’insérer une carte SIM et de mettre l’appareil sous tension. La Connectivity Box reçoit chaque événement de lecture RFID, élimine les enregistrements en double, met en mémoire tampon les données traitées localement et envoie des paquets JSON structurés à l’API back-end du client via HTTPS.

Transfert de données fiable avec mise en mémoire tampon hors ligne

Les interruptions temporaires du réseau n’entraînent aucune perte de données RFID. Les événements de lecture sont stockés localement dans une base de données SQLite et retransmis automatiquement dès le rétablissement de la connexion LTE. La mise en mémoire tampon hors ligne est configurée par défaut sur 60 minutes et peut être adaptée à l’application.

Les transferts par lots sont effectués toutes les dix secondes ; la fenêtre de déduplication, l’intervalle de transfert et la durée de conservation peuvent également être configurés. Les enregistrements envoyés sont supprimés au bout de trois jours par défaut.

Le démarrage automatique, la reconnexion automatique, les fonctions de « heartbeat » et un chien de garde LTE garantissent un fonctionnement fiable 24 h/24, 7 j/7. En cas de coupure de courant, la Connectivity Box redémarre automatiquement et reprend la transmission des données.

Accès à distance sécurisé et surveillance

Chaque Connectivity Box reste accessible via un VPN privé pour la maintenance à distance, les diagnostics et les vérifications d’état. Le VPN peut être auto-hébergé ou fourni par IDCRAFT sous forme de service par abonnement.

Un tableau de bord sécurisé en lecture seule fournit des informations sur l’état de fonctionnement de la passerelle. Deux voyants d’état indiquent la connexion au lecteur RFID et au backend du client. L’authentification au backend est gérée via une clé API, un jeton de support et un identifiant d’appareil unique.

Connectivité LTE, Ethernet et Wi-Fi

La passerelle utilise la norme LTE Cat 4 pour la transmission mobile de données et est prête pour l’intégration future de modules de communication 5G. Une carte SIM fournie par le client avec un forfait de données standard est requise.

Le lecteur RFID est connecté à la passerelle via Gigabit Ethernet, tandis que le Wi-Fi à 2,4 et 5 GHz peut être utilisé lors de la mise en service et de l’exploitation. Une antenne omnidirectionnelle externe couvre la gamme de fréquences de 600 à 6 000 MHz. La géolocalisation par GNSS est disponible sur demande.

Intégration RFID indépendante du fournisseur

La Connectivity Box est conçue comme une plateforme indépendante des fournisseurs, compatible avec différentes fréquences RFID et différents types de lecteurs. Elle prend actuellement en charge le lecteur de portique UHF GateSense. L’intégration des lecteurs UHF Chainway et RAIN RFID, ainsi que des appareils HF et NFC ACS, est en cours de préparation.

La communication avec les lecteurs s’effectue actuellement via Ethernet en utilisant le protocole TCP/IP. Des interfaces USB et RS232 sont en cours de développement. Des points de terminaison API REST spécifiques au client peuvent être mis en œuvre sur demande.

Edge computing basé sur le Raspberry Pi 5

La passerelle s’articule autour d’un Raspberry Pi 5 doté de 8 Go de RAM, avec une configuration optionnelle de 16 Go. Elle exécute le système d’exploitation 64 bits Raspberry Pi OS et utilise le middleware IDCRAFT développé en Python.

Au moins 64 Go de stockage sur carte microSD sont disponibles pour le traitement local et la mise en mémoire tampon. Trois services système gèrent le traitement des données, la communication et la disponibilité opérationnelle.

Applications courantes

La CT Connectivity Box d’IDCRAFT est adaptée aux applications RFID dans les domaines suivants :

• l’Industrie 4.0 et la production connectée

• Services textiles et blanchisseries industrielles

• L'identification des véhicules

• Surveillance à distance des applications

• Suivi des actifs

En combinant le traitement local en périphérie, la connectivité mobile et l’accès à distance sécurisé, la Connectivity Box assure une liaison pratique entre les points de lecture RFID distribués et les systèmes backend cloud ou d’entreprise.
