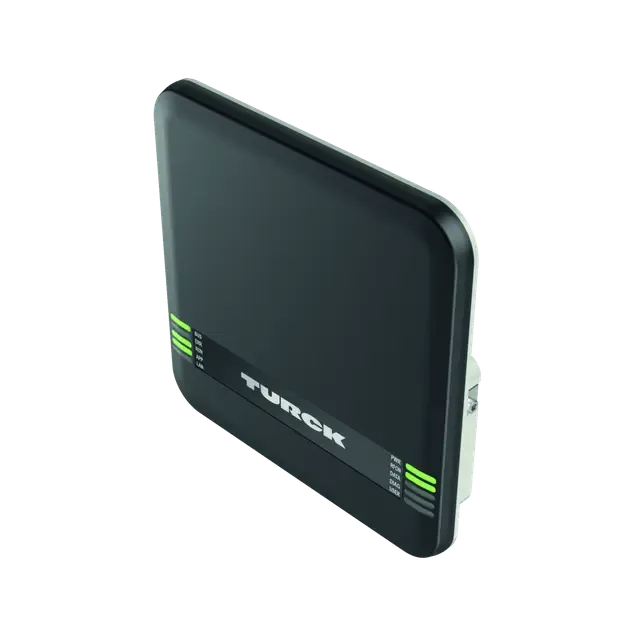

TURCK Q300 UHF-RFID-Reader

Der TURCK Q300 ist ein frei programmierbares UHF-RFID-Lesegerät für die industrielle Identifikation, die automatisierte Warenerkennung sowie Track-and-Trace-Anwendungen. Er wurde für anspruchsvolle Logistik- und Automatisierungsumgebungen entwickelt und vereint den Anschluss externer Antennen, lokale Datenverarbeitung und industrielle Ethernet-Kommunikation in einem robusten Gerät.

Der Q300 arbeitet im europäischen UHF-RFID-Band von 865 bis 868 MHz und liest sowie schreibt RFID-Transponder mit einer einstellbaren Ausgangsleistung von bis zu 2 W ERP. Er eignet sich hervorragend für RFID-Schleusen, Fördersysteme, Verladestationen, Produktionsstationen, die Palettenverfolgung und die Containeridentifikation.

Multiplex-Betrieb für RFID-Schleusen

Für RFID-Schleusenanwendungen unterstützt das Q300 den Multiplex-Betrieb mit angeschlossenen externen UHF-RFID-Antennen. Die Antennen werden nacheinander angesteuert, sodass ein einzelnes Lesegerät mehrere Erfassungspositionen innerhalb einer Schleuse abdecken kann.

Dies trägt dazu bei, einen breiteren und zuverlässigeren Lesebereich für Paletten, Container und Güter zu schaffen, die sich durch Be- oder Entladebereiche bewegen. Antennen können an den Seiten, oberhalb oder rund um einen Durchgang positioniert werden, um die Tag-Erkennung aus verschiedenen Richtungen zu verbessern, ohne dass für jede Antennenposition ein separater Lesegerät erforderlich ist.

Anschluss von bis zu vier externen UHF-RFID-Antennen

Der Q300 verfügt über vier RP-TNC-Anschlüsse für passive externe UHF-RFID-Antennen. Dies ermöglicht flexible Antennenanordnungen für unterschiedliche Anwendungsanforderungen, darunter schmale Förderabschnitte, breite Ladetore und RFID-Tore für den Gabelstaplerverkehr.

Die Leseleistung hängt von der gewählten Antenne, dem Tag-Typ, der Einbaulage, der Materialumgebung und der Prozessgeschwindigkeit ab. TURCK empfiehlt daher, die Lese- und Schreibleistung unter realen Betriebsbedingungen zu validieren, insbesondere wenn Metall, bewegte Güter oder Prozesse mit hohem Durchsatz im Spiel sind.

Lokale Linux-basierte Datenverarbeitung

Der Q300 basiert auf einem ARM-Cortex-A8-Prozessor und verfügt über 512 MB Flash-Speicher sowie 512 MB DDR3-RAM. Als Linux-basiertes, frei programmierbares Ethernet-Lesegerät unterstützt er Anwendungen, die in C, C++, Node.js und Python geschrieben sind.

RFID-Daten können somit direkt am Rand gefiltert, verarbeitet und übertragen werden. Dies kann den Bedarf an einem zusätzlichen Industrie-PC reduzieren und die Integration in Lagerverwaltungs-, ERP-, MES- oder Track-and-Trace-Systeme vereinfachen.

Ethernet, PoE+ und Prozessintegration

Der Lesegerät ist über eine 10/100-Mbit/s-M12-Ethernet-Schnittstelle per TCP/IP verbunden und unterstützt Power over Ethernet Plus (IEEE 802.3at). Netzwerkkommunikation und Stromversorgung können über ein einziges Ethernet-Kabel erfolgen, was den Installations- und Verkabelungsaufwand reduziert.

Vier konfigurierbare digitale Kanäle können als PNP-Ein- oder Ausgänge für den direkten Anschluss von Sensoren, Auslösern, Drucktastern oder Signalleuchten genutzt werden. Ein Sensor kann einen RFID-Lesevorgang auslösen, wenn eine Palette das Tor passiert, während eine Signalleuchte sofortiges Feedback über eine erfolgreiche oder unvollständige Tag-Erkennung geben kann.

Robustes Design für Logistik und Industrie

Mit einem Aluminiumgehäuse, Schutzart IP67, Stoß- und Vibrationsfestigkeit sowie einem Betriebstemperaturbereich von −20 bis +50 °C ist der Q300 für den industriellen Einsatz konzipiert.
