Wichtigste Erkenntnisse
- Betriebsfrequenz von 13,56 MHz für HF-RFID-Anwendungen
- Materialoptionen: FR-4 und Flex CI6 für unterschiedliche Modelle
- Montage mittels Klebestreifen oder Befestigungslöchern möglich
- Kompatibel mit U.LF- und MOLEX Panelmate Steckverbindern
Sprechen Sie mit dem Produktexperten
Benjamin Pfeiffer, Vertrieb RFID & IoT
Detaillierte Produktinformationen
iDTRONIC HF-Leiterplattenantennen – Produktübersicht
Die iDTRONIC-Leiterplattenantennen sind für Hochfrequenz-RFID-Anwendungen (HF) mit 13,56 MHz ausgelegt. Diese Antennen bieten vielseitige Montagemöglichkeiten und eignen sich für eine Vielzahl von Umgebungen und Lesesystemen.
Sie unterstützen U.LF- oder MOLEX Panelmate RF-Steckverbinder mit Optionen für Leiterplatten- oder Kabelanschlüsse.
Hauptmerkmale
Betriebsfrequenz: 13,56 MHz HF-RFID
Impedanz: 50 Ω
Als Materialoptionen stehen für verschiedene Modelle FR-4 und Flex CI6 zur Verfügung
Kabellängenoptionen von 15 cm und 30 cm
Befestigungsoptionen umfassen je nach Modell Befestigungslöcher oder Klebestreifen
Betriebstemperaturbereich von -20 °C bis +80 °C
Produktmodelle
A911: 20 x 40 mm, FR-4, Befestigungsloch oder Klebepads
A912: 35 x 50 mm, FR-4, Befestigungsloch oder Klebepads
A922: Ø 22 mm, FR-4, Befestigungsloch oder Klebeaufkleber
A924: Ø 24 mm, FR-4, Befestigungsloch oder Klebeaufkleber
AC02: 30 x 80 mm, Flex CI6, Klebeetiketten
Steckverbinder
U.LF oder MOLEX Panelmate
53261 für Leiterplattenstecker
51021 für Kabelstecker
Anwendungen
Ideal für den Einbau in RFID-Lesegeräte, Systeme, die HF-Antennen für die Nahfeldkommunikation benötigen, sowie für verschiedene industrielle und kommerzielle RFID-Anwendungen.
- Produktbeschreibung
- Leiterplattenantenne für den HF-Bereich
- Betriebsfrequenzen
- 13,56 MHz
- Impedanz
- 50 Ω
- Abmessungen (mm)
- Je nach Modell unterschiedlich: 20 x 40, 35 x 50, Ø 22, Ø 24, 30 x 80
- HF-Stecker
- U.LF oder MOLEX Panelmate, 53261 (Leiterplattenanschluss) / 51021 (Kabelanschluss)
- Kabellänge
- 15 cm, 30 cm
- Material
- FR-4 oder Flex CI6 (modellabhängig)
- Montagemöglichkeit
- Befestigungslöcher oder Klebeaufkleber (AC02 verwendet ausschließlich Klebeaufkleber)
- Betriebstemperatur
- -20 °C bis +80 °C
- Bestellnummern
- Modellspezifische Codes, z. B. ANT-DES-A911-PM2-xx

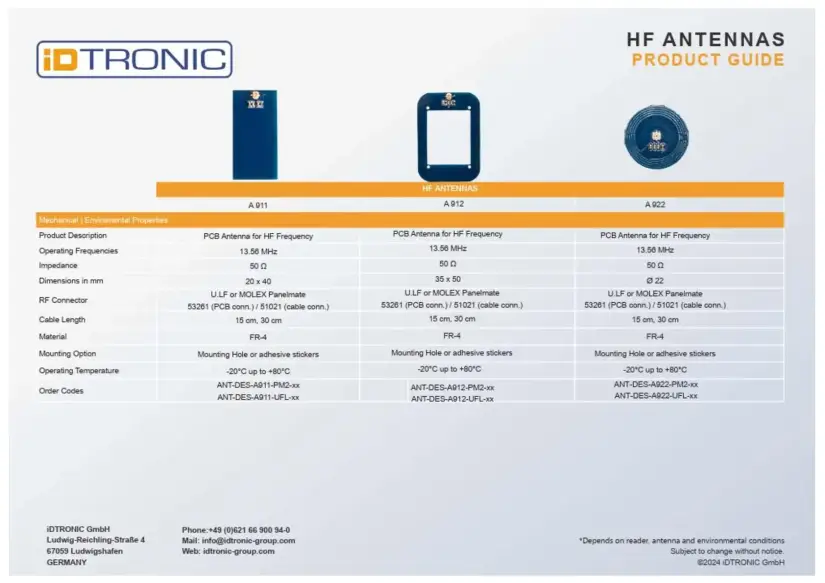

IDtronic HF-PCB-Antennas-Overview.pdf
PDF, 128.81 KB
Produktbilder
