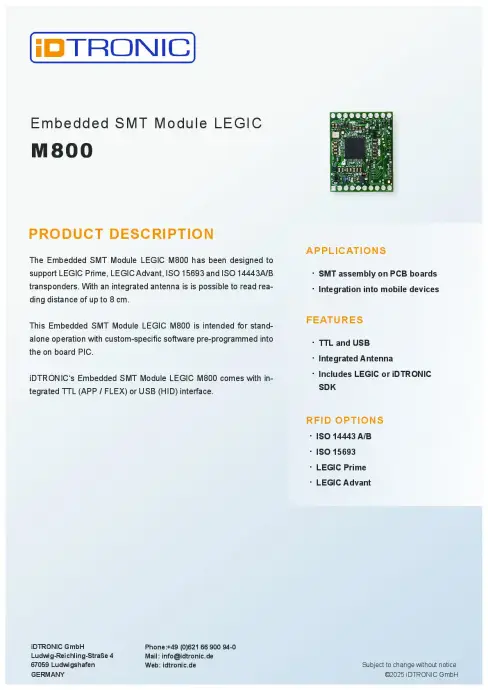

Embedded SMT-Modul LEGIC M800

Das eingebettete SMT-Modul LEGIC M800 von iDTRONIC unterstützt LEGIC Prime und LEGIC Advant sowie Transponder nach ISO 15693 und ISO 14443A/B. Dank seiner integrierten Antenne kann es RFID-Tags in einer Entfernung von bis zu 8 cm lesen.

Dieses Modul ist für den Standalone-Betrieb vorgesehen, wobei kundenspezifische Software in den integrierten PIC-Mikrocontroller vorprogrammiert ist. Es bietet integrierte TTL- (APP/FLEX) und USB- (HID) Schnittstellen für flexible Konnektivität.

Anwendungen

• SMT-Bestückung auf Leiterplatten

• Integration in mobile Geräte

Merkmale

• TTL- und USB-Schnittstellenoptionen

• Integrierte Antenne

• Enthält LEGIC- oder iDTRONIC-SDK

• Unterstützt mehrere RFID-Standards (ISO 14443 A/B, ISO 15693, LEGIC Prime und Advant)

Unterstützte RFID-Standards / Tags

• ISO 14443 A: MIFARE Classic Mini / 1K / 4K, MIFARE Ultralight®, MIFARE Ultralight® C, MIFARE DESFire® EV1, MIFARE Smart MX, MIFARE Plus S/X, MIFARE Pro X, NTAG 21x (Lesen/Schreiben) sowie UID-Lesen anderer ISO 14443A-Tags

• ISO 14443 B: SRI4K, SRIX4K, AT88RF020, 66CL160S, SR176

• ISO 15693: EM4135, EM4043, EM4x33, EM4x35, I-Code SLI/SLIX, M24LR16/64, TI Tag-it HF-I, SRF55Vxx (my-d vicinity)

• LEGIC RF-Standard: Voller Lese-/Schreibbetrieb mit LEGIC Advant und LEGIC Prime

Umgebungs- und gesetzliche Anforderungen

• Betriebstemperaturbereich: -20 °C bis +70 °C

• Entspricht EMV-, Funk- und Sicherheitsnormen sowie den RoHS-2-Richtlinien

• FCC- und CE-zertifiziert

SDK und Kompatibilität

Kompatibel mit Windows Server 2008/2012 R2 x64, Windows 7/8/8.1/10, Windows RT, Windows CE (4.2–7.0), Linux, Mac OS X und Android unter Verwendung des FTDI USB-VCP-Treibers.

Die Lesereichweite hängt vom Tag, der Antenne und den Umgebungsbedingungen ab.
