IDCRAFT: HF | NFC - RFID Modul modEAx900 für den Embedded Anwendungen

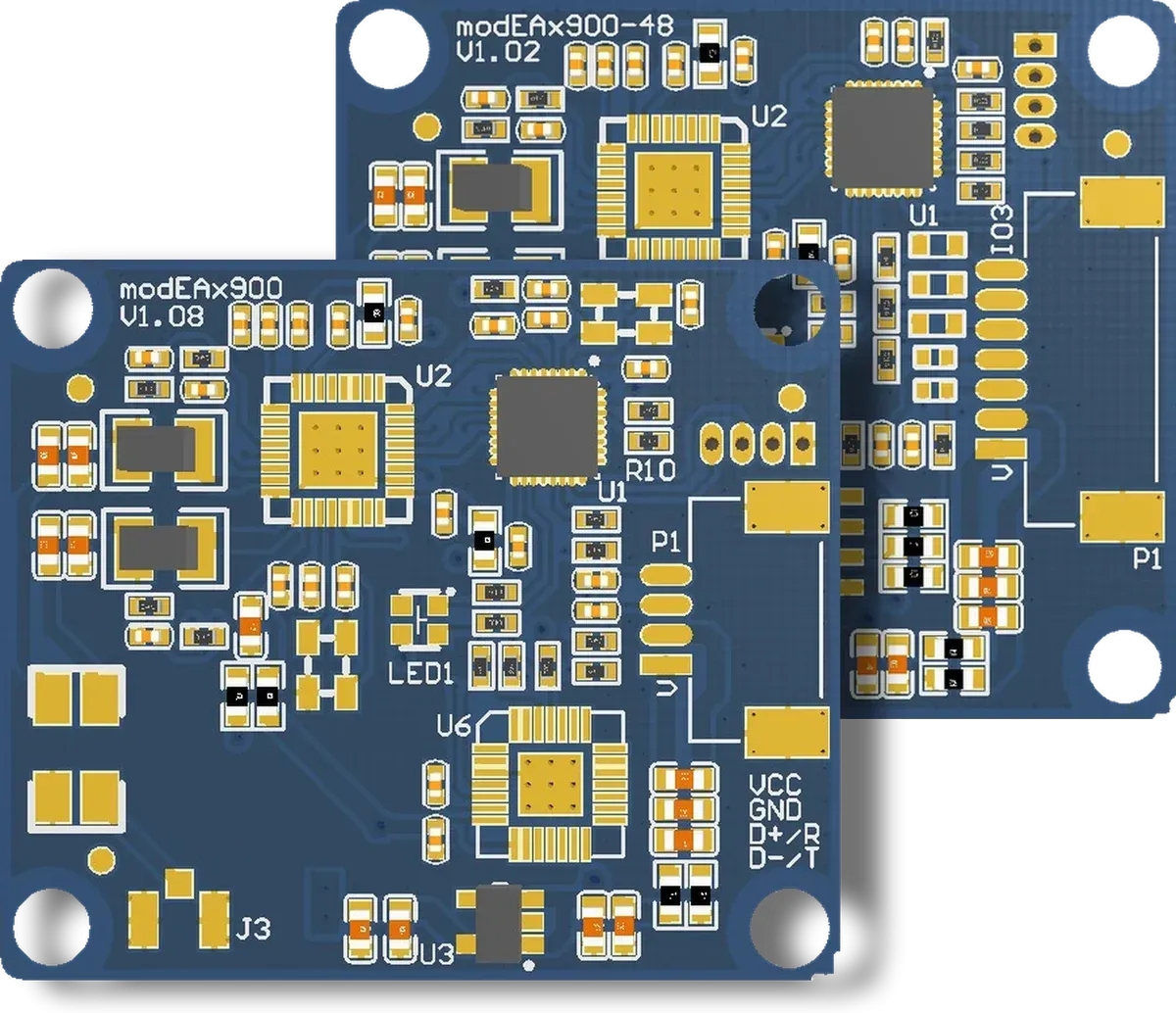

Mit dem modEAx900 stellt IDCRAFT ein ultrakompaktes HF | NFC - RFID Reader Modul Modul für den Einbau in Geräte, Terminals & Bedienpanels vor. Auf 35 × 30 mm bringt es Hochfrequenzteil und Kartenbefehlssätze für MIFARE, DESFire und ISO 15693 mit und wird per USB, TTL-UART oder RS485 angebunden.
Terminals für Zutritt und Zeiterfassung, Automaten oder Maschinen sollen auf einen RFID Transponder reagieren. Ein Tischleser am USB-Kabel ist dafür oft eine Notlösung, eine eigene HF-Entwicklung mit Antennenanpassung und Kartenprotokollen dagegen aufwendig.
Das modEAx900 übernimmt diesen Teil: In den Versionen USB, TTL oder RS485 laufen transponderspezifische Abläufe wie die MIFARE-Authentifizierung oder die DESFire-Dateiverwaltung im Modul, der Host tauscht nur kurze binäre Befehle aus.
Ein Format, vier Schnittstellen
Das Modul kombiniert den Reader IC - NXP CLRC663 mit einem 32-Bit-Prozessor und unterstützt ISO 14443 A/B, ISO 15693, ISO 18000-3 Mode 3 und FeliCa. Die USB Variante ist als virtueller Comport oder PC/SC Variante verfügbar. Zudem gibt es die TTL-UART und RS485 Schnittstelle. Alle Module arbeiten mit 5 V DC bei maximal 250 mA.
Antenne hinter Glas oder Kunststoff
Die Antenne wird über U.FL angeschlossen. Die modAx3035 hat dieselbe Kontur wie das Modul und lässt sich als Sandwich aufsetzen oder mit 10 cm Kabel hinter der Gerätefront montieren. Glas und Kunststoff vor der Antenne sind zulässig. Mit einer MIFARE-Classic-Karte im ISO-Format liegt die typische Lesereichweite bei 50 mm.
IDCRAFT Explorer und SDK: vom ersten Frame bis zur eigenen Anwendung.

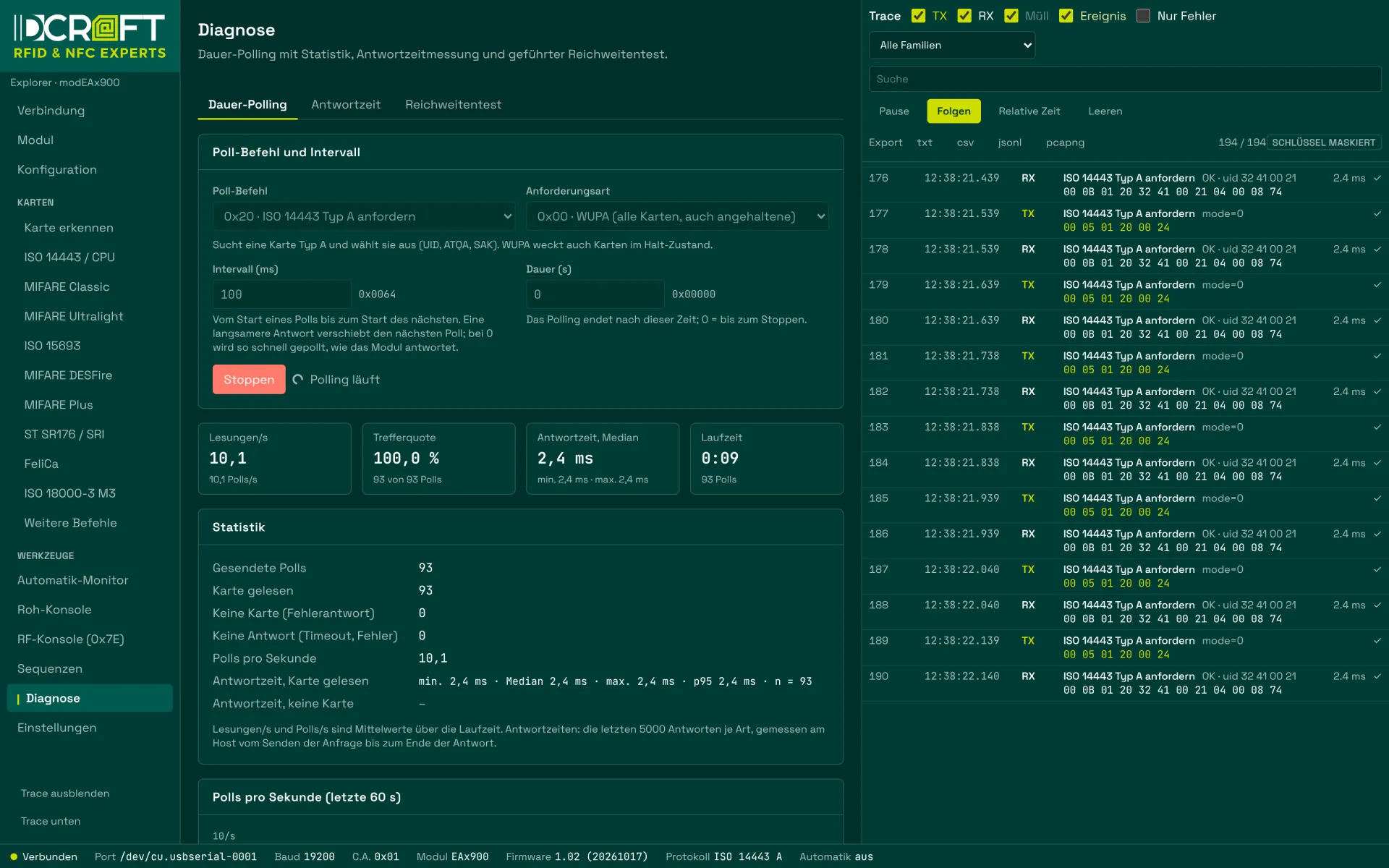

Zu den Modulen der Serie modEAx900 liefert IDCRAFT die Demo & Evaluierungssoftware IDCRAFT Explorer für Windows, macOS und Linux. Sie verbindet sich mit allen Varianten der Familie (USB, TTL-UART, RS485 und PC/SC), stellt jeden Befehl des Moduls über Bedienoberflächen bereit und bringt eigene Ansichten für MIFARE Classic, Ultralight und NTAG, DESFire mit Secure Messaging (D40, EV1, EV2), MIFARE Plus, ISO 15693 und ICODE, FeliCa, ISO 18000-3 Mode 3 sowie ST SR/SRI mit. Jeder Frame zwischen Host und Modul erscheint dekodiert in einem Live-Trace, lässt sich als Text, CSV, JSONL oder pcapng für Wireshark exportieren und per “Als Code kopieren” direkt als Aufruf in C, C# oder Python übernehmen! Sequenzen zeichnen Abläufe auf und spielen sie wieder ab, eine Diagnose misst Antwortzeiten und Lesereichweite, Schlüssel und Passwörter bleiben dabei maskiert. Das zugehörige SDK ist quelloffen (Apache-2.0) und steht als reine Implementierung ohne native Bibliotheken für Rust, C, C#, Python, Java und TypeScript bereit. Zudem gibt es die klassische Protokollbeschreibung. Ein Reader-Simulator erlaubt die Entwicklung ohne angeschlossene Hardware und dieselben Testdaten sichern alle Sprachen gegen das reale Modul ab. Oberfläche und Dokumentation gibt es auf Deutsch und Englisch.
Weitere Informationen
Technische Daten und Anfrageformular auf der IDCRAFT-Produktseite: https://www.idcraft.com/de/all-products/ct-modeax900
